JIP-SPACER 任意形立体骨組の断面力解析システム
座標の入れ替え、ライン座標の入れ替えはどうやるのか。
以下の手順で操作します。
OUTLINEでSPACER連動ファイルを再作成する

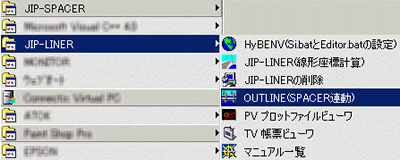

LINER(線形計算)に付属しているOUTLINE(SPACER連動)で再度、SPACER連動ファイル"*.OL2"を作成します。
節点座標やラインを各画面で個別に読み込む

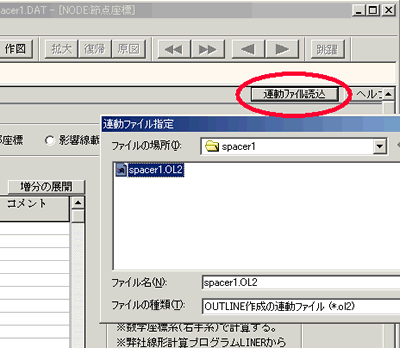

STATICSの「◎節点座標」画面、INFLOADの「◎ライン」画面でそれぞれ、画面右上の「連動ファイル読込」ボタンを押して読み込みます。
ただし、既に入力されているデータの後に追加して読み込むため、変更前の節点座標やラインがそのまま残ってしまいます。読み込みの実行前、または後で、必ず重複するデータを手動で削除して下さい。
