製品・サービスProducts & Service
特長

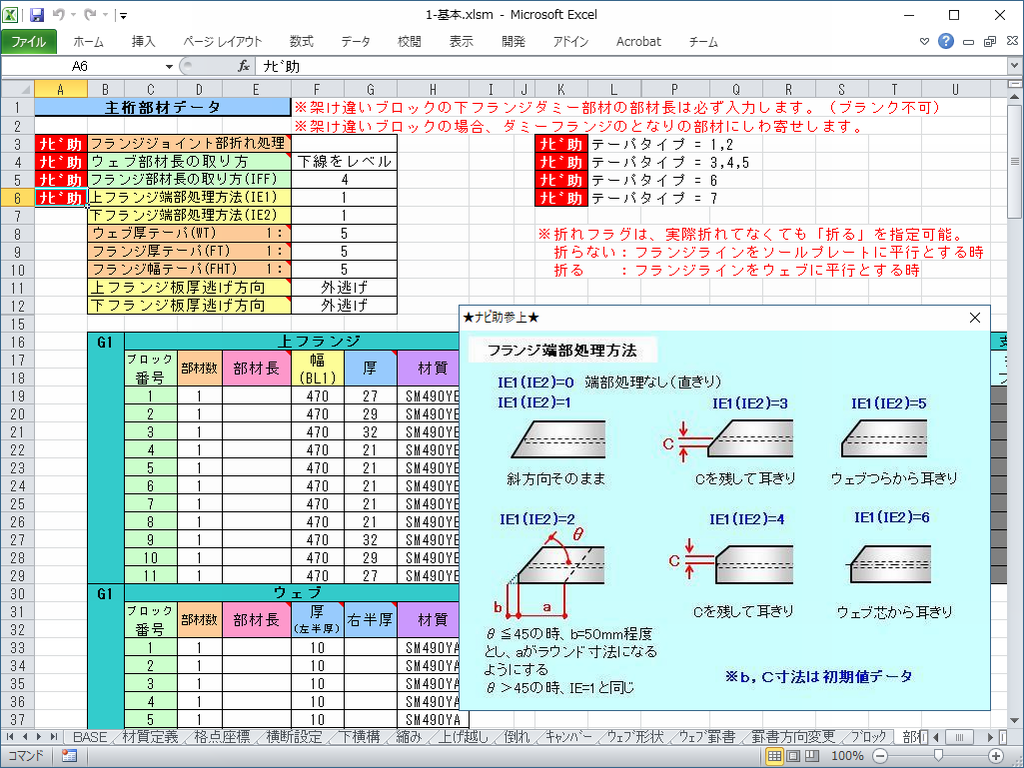

入力支援システム(助SONⅡ)による簡単データ作成
- 入力支援システムの助SONⅡを利用することによりデータ構成を意識することなく、図面から読み取った情報をEXCELシートに入力するだけで、ボタン一つで入力データが自動作成できます。
- GUIを活用することで初心者でもマニュアルレスで容易にデータの作成が可能です。
- 入力適応範囲はデータ全体をほぼカバーしています。

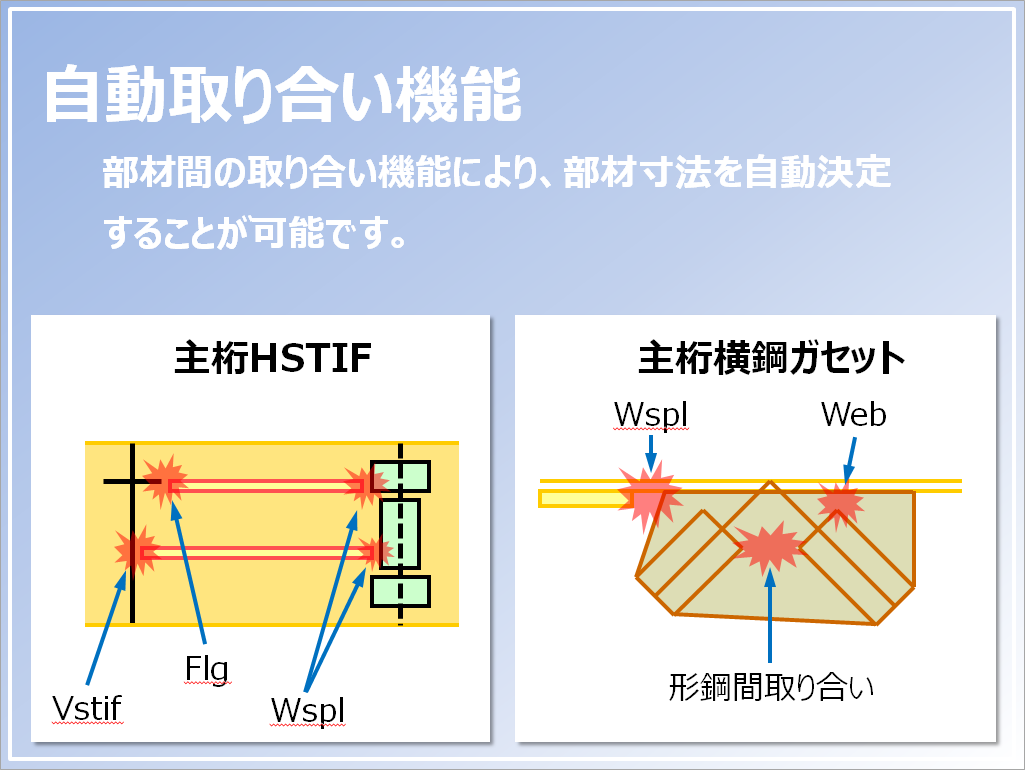

自動取り合い機能
- 部材間の取り合い機能により部材寸法などが自動決定できます。
- 部材種類数を集約するためのブロッキング、グルーピング、および数値のまるめ機能があります。
- 橋軸、桁高方向の溶接収縮や上げ越しキャンバーの設定、および製作しろの付加機能が充実しています。
製作情報の豊富な出力
- 図化出力
骨組図、キャンバー図、ブロック配置図、部材配置図、板継・板取図、単品加工図、切抜き孔位置図などの出力が可能です。 - リスト出力
部材加工リスト、切断用・組立用調書リストなどの出力が可能です。 - 検査資料出力
仮組立検査寸法図、検査寸法リストなどの出力が可能です。 - NCデータ
XCLデータ(罫書、切断、孔明、剥離)、CLデータ(罫書、切断)、DLデータ(孔明)、FLデータ(溶接)、PLデータ(剥離)の出力が可能です。 - 3次元形状ファイル
KIFファイル(鋼橋仮組立シュミレーションシステム(MASSCOT)インターフェースファイル)の出力が可能です。
