機能&特長

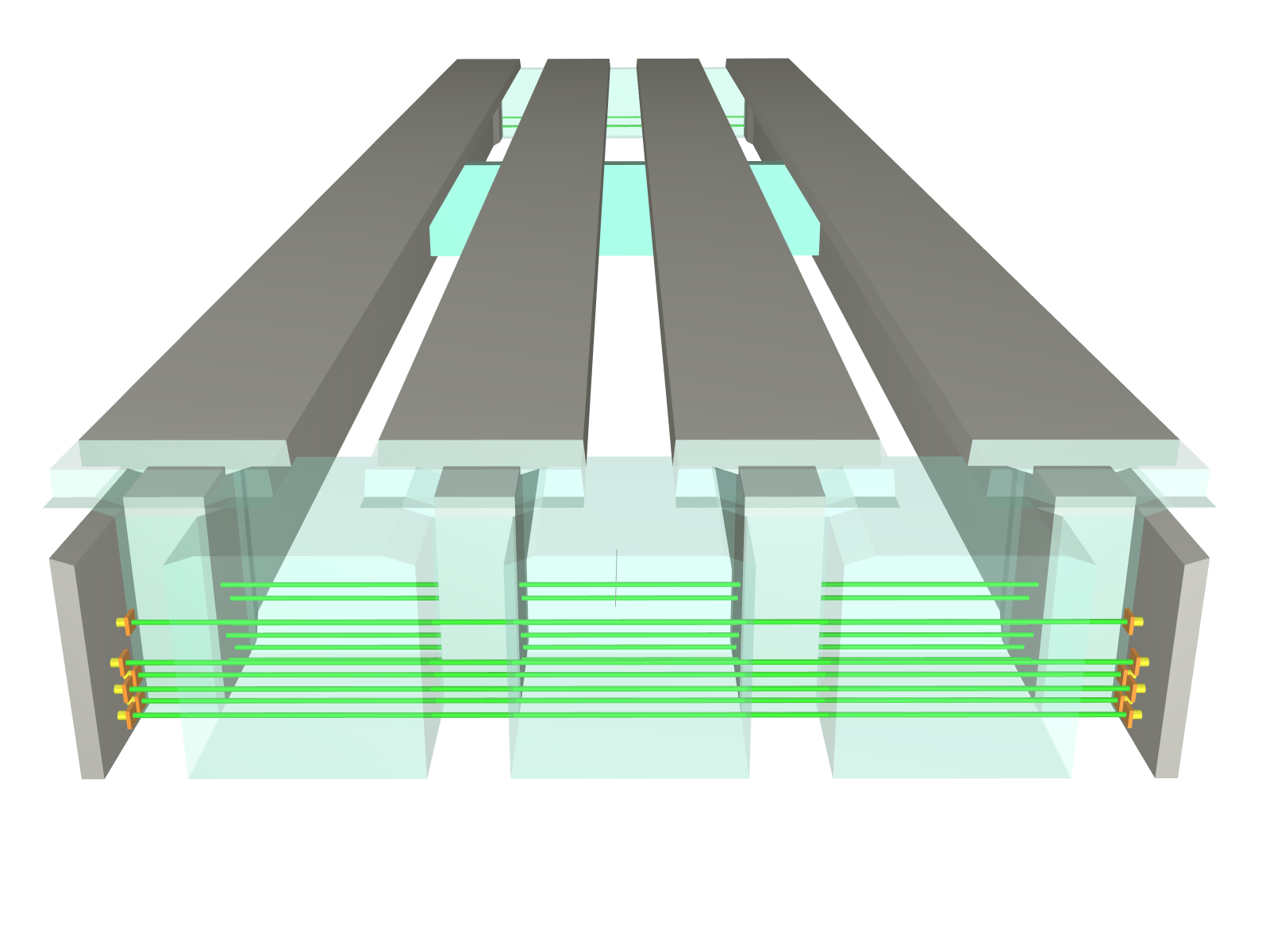

- ポステン桁・プレテン桁のT桁橋・スラブ桁橋、PCコンポ橋の上部工BIM/CIMモデルを自動生成するモデリングシステムです。
- 本製品1本で線形要素(簡易)を考慮した概略モデルから別途座標入力による詳細モデルまで瞬時に作成できます。
- 豊富な自動設定機能により入力データの作業を必要最小限にできます。
- 豊富な確認図により、視覚的に入力データをチェックできます。
- PC-Navi(PC桁橋設計システム)、JIP-COMPO(PCコンポ橋設計システム)からのデータ連動が可能です。
- 外部ファイル(DXF(3D FACE)、IFC、属性(CSV形式))に出力でき、他社の汎用CADやBIM/CIM対応ソフトウェアに取り込め、下部工などの構造物や地形などと統合したモデルの作成に役立ちます。
- 専用ビューワ
- 部材やグループ、属性単位で表示/非表示、透過/非透過と表示方法を変更できます。
- 3次元上での部材間の2点間距離や角度を計測できます。
- ツリーまたは3次元上で選択した部材の名称や属性情報を確認できます。
- 視点、寸法、部材表示状態等をブックマークに登録し保存できます。
- 干渉確認にはご利用できません。
適用範囲
| 橋種 | ポステン桁・プレテン桁のT桁橋・スラブ桁橋、PCコンポ橋 |
|---|---|

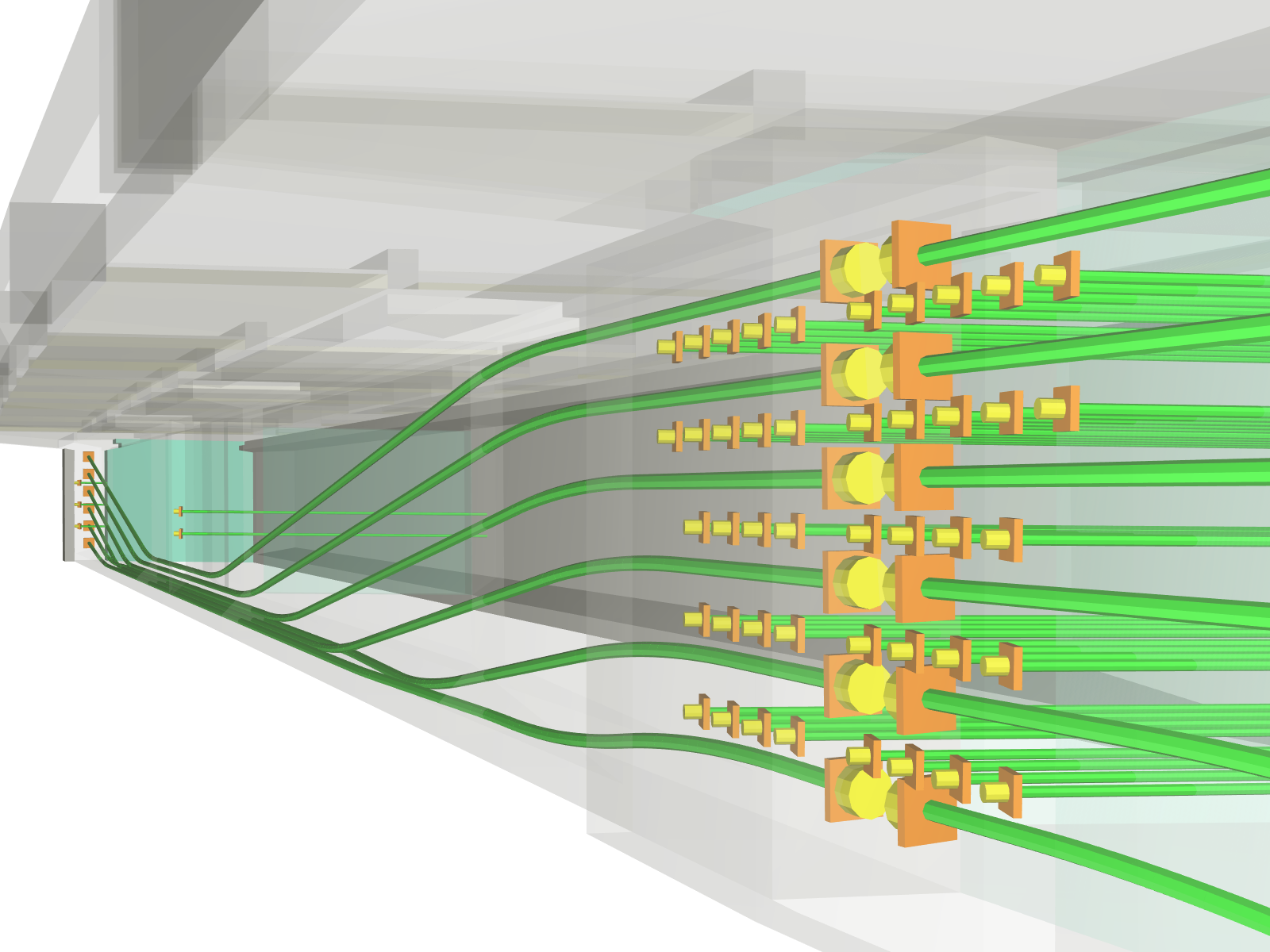

| 対応部位 | 主桁、横桁、PC板、床版、PC鋼材、橋面、場所打ちコンクリート ※鉄筋は対象外 |
| 径間数 | 15径間 |
| 主桁本数(T桁・スラブ桁橋) | 50主桁 |
| 主桁本数(PCコンポ橋) | 10主桁 |
| 設計連動 | PC-Navi､JIP-COMPO ただし、桁高変化あり、スラブ桁の旧桁タイプ、ダックスビーム工法、バイプレストレッシング工法、PCコンポ橋の場所打ち床版、主桁U形は対象外です。 |
