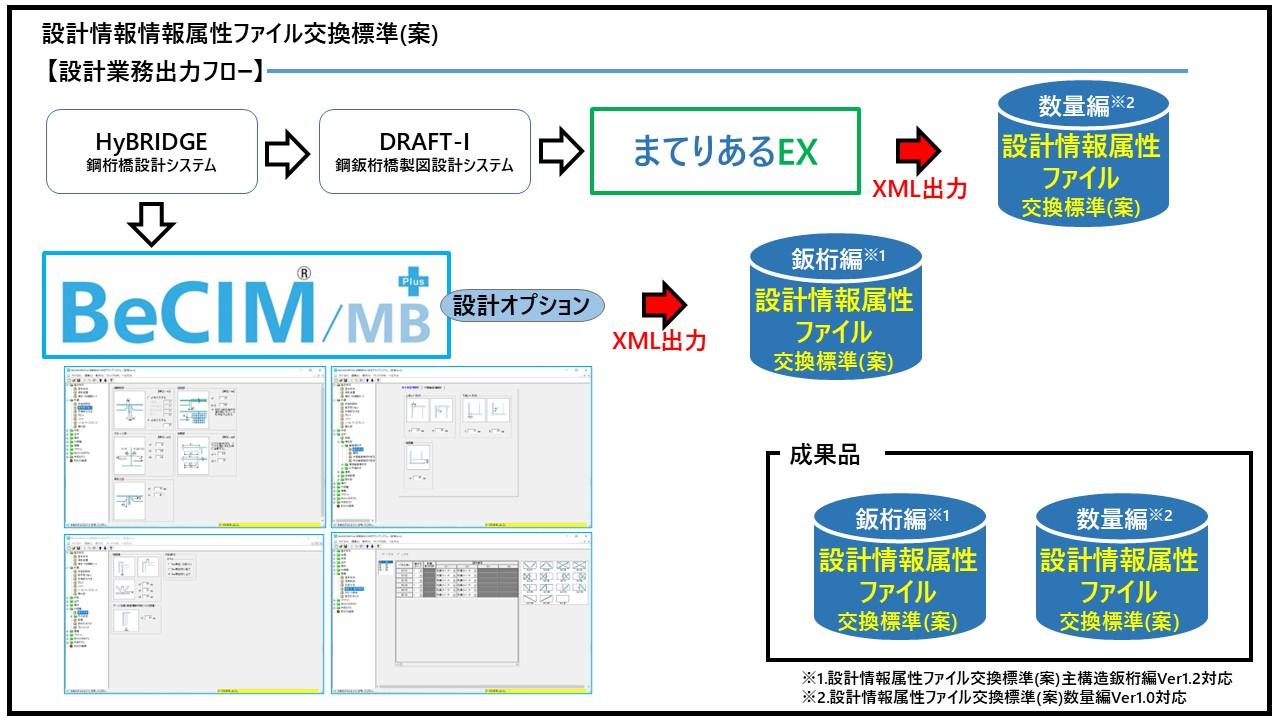

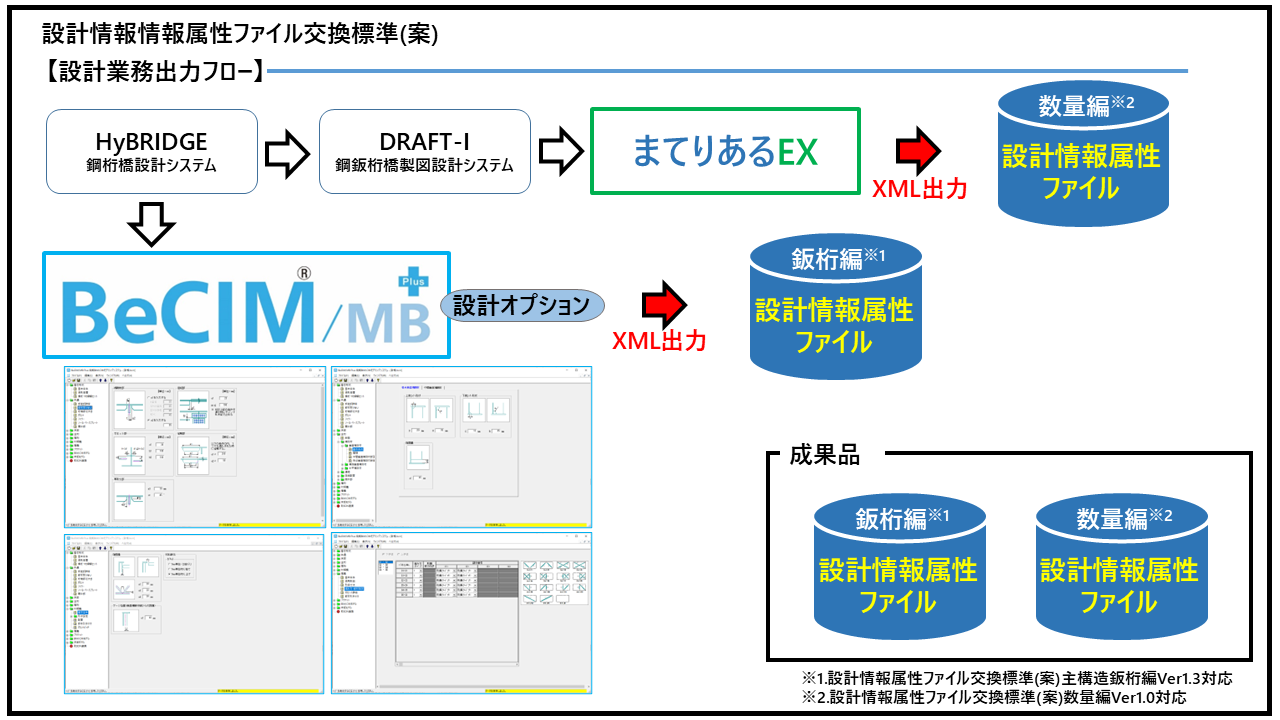

設計業務でご利用いただく場合に、導入する製品と処理フローについて説明します。

導入製品

以下の製品が必要です。

• BeCIM／MB Plus詳細モデリング
• BeCIM／MB Plus詳細モデリングの設計オプション
• まてりあるEX

データ入力・出力

主構造鈑桁編

• HyBRIDGE(鋼桁橋設計システム)からBeCIM／MB Plus詳細モデリングにデータ連動します。
• HyBRIDGEに無い情報をBeCIM／MB Plus詳細モデリングでデータ入力します。
• BeCIM／MB Plus詳細モデリングの入力完了後、主構造鈑桁編 Ver1.3 を出力します。
• データ入力する項目は、以下となります。
  【共有項目】
  • 板継ぎ詳細、部材取り合い、桁端部の切り欠き、ボルト、フィラー、ソールプレート、ベースプレート、開口情報
  【主桁/補剛材】
  • 基本条件、格点・中間補剛材断面詳細
  【主桁/連結】
  • フランジフィラー(自動)、ウェブフィラー(自動)、ウェブ勾配設定
  【主桁/詳細配置】
  • ソールプレート、ベースプレート配置、マンホール配置
  【横桁】
  • 基本設定(ガセット連結ボルト、開口部、主桁ボルト連結)
  【対傾構】
  • 基本条件、形状決定(上下弦材、斜材引き付け)、補剛材取り付けガセット
  【横構】
  • 横構の組み方、部材指定、ガセット詳細
  【線形】
  • 橋面情報

主構造箱桁編

• HyBRIDGE(鋼桁橋設計システム)からBeCIM／MB Plus詳細モデリングにデータ連動します。
• HyBRIDGEに無い情報をBeCIM／MB Plus詳細モデリングでデータ入力します。
• BeCIM／MB Plus詳細モデリングの入力完了後、主構造箱桁編 Ver1.3 を出力します。
• データ入力する項目は、以下となります。
  【共有項目】
  • 板継ぎ詳細、部材取り合い、桁端部の切り欠き、ボルト、フィラー、ソールプレート、ベースプレート、開口情報
  【主桁/補剛材】
  • 基本条件、中間補剛材、縦リブ断面詳細、ダイアフラム、横リブ詳細
  【主桁/連結】
  • フランジフィラー(自動)、ウェブフィラー(自動)、ウェブ勾配設定
  【主桁/詳細配置】
  • ソールプレート、ベースプレート配置、マンホール配置
  【横桁】
  • 基本設定(開口部、主桁ボルト連結)
  【内縦桁】
  • 基本設定(ボルト連結)
  【ブラケット】
  • 基本設定(外縦桁ボルト連結)
  【外縦桁/補剛材】
  • 基本条件、格点・中間補剛材断面詳細
  【線形】
  • 橋面情報

数量編

• フリーソフトウェア(無料)で提供しているまてりあるのデータをまてりあるEXで読み込むことができます。
• まてりあるEXから数量編 Ver1.0を出力します。
