土木構造物標準設計第18~20巻、CAD製図基準(案)に基づき、プレテンション方式PC単純床版道路橋の自動製図を行います。図面に連動して、数量計算書も出力できます。

特長

さまざまな平面形状に対応

  • 平面形状は直橋、斜橋(斜角一定、斜角変化)を対象にした図面作成が可能です。
  • 橋面形状は橋面寸法入力による幅員一定タイプの他に、座標入力による幅員変化タイプに対応しています。

豊富な自動設定機能で簡単なデータ入力

  • 豊富な自動決定機能で容易にデータを入力でき、短時間で効率的な図面作成が可能です。
  • 主桁の配筋は選択したJIS桁の標準配置を参考にし、JIS桁もJIS桁以外も自動設定できます。

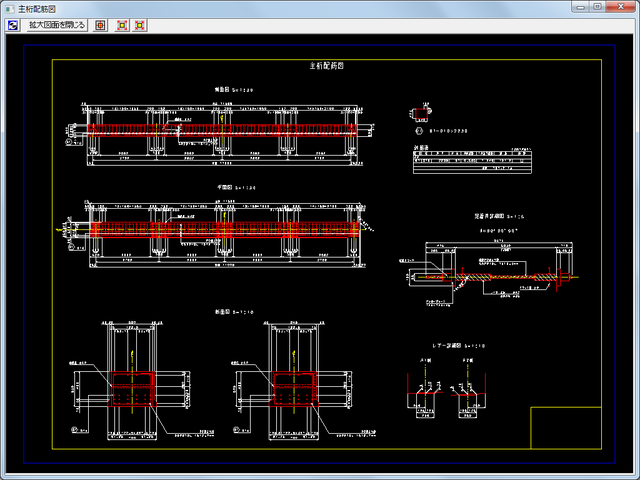

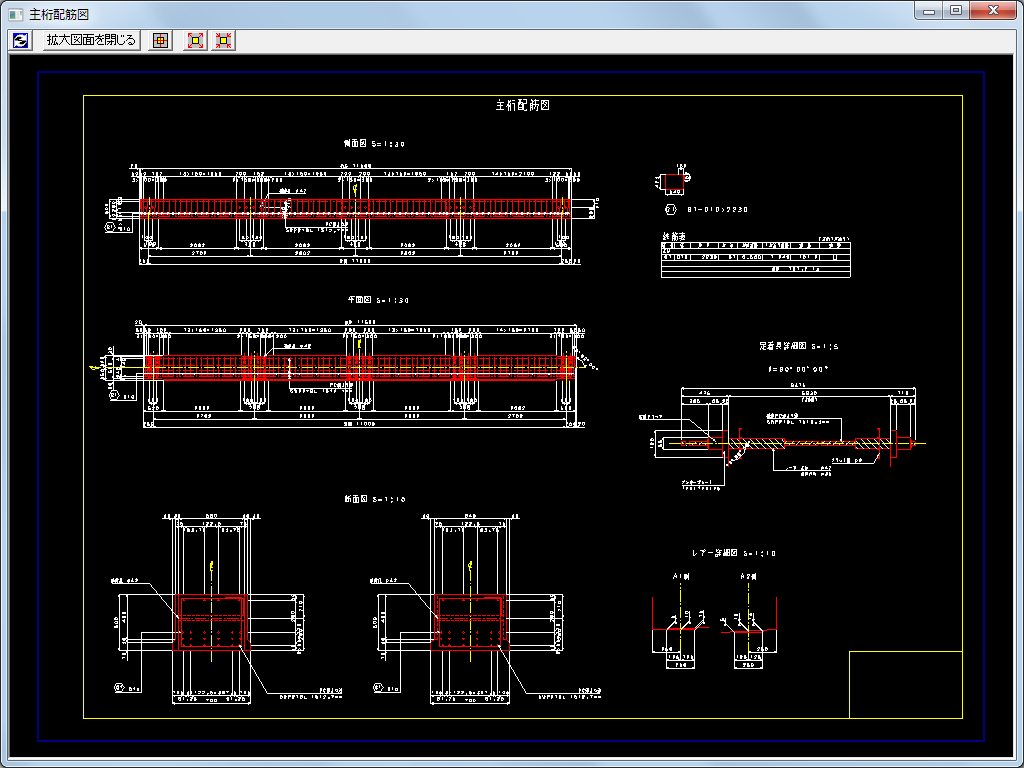

リアルタイムにCADイメージを確認

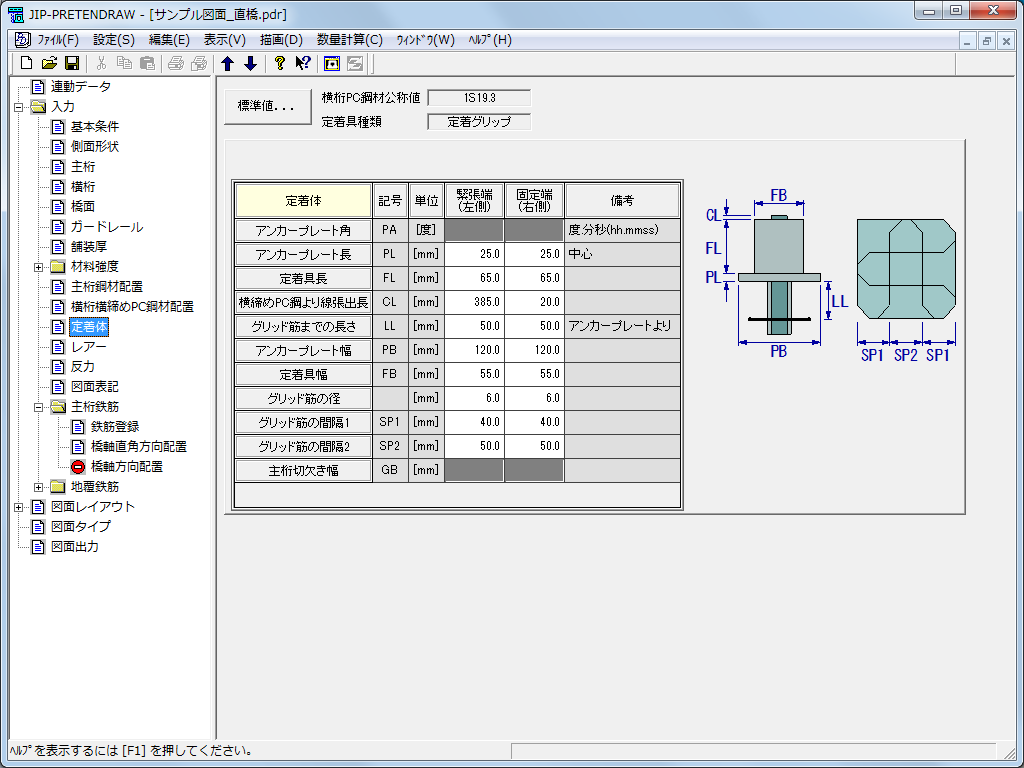

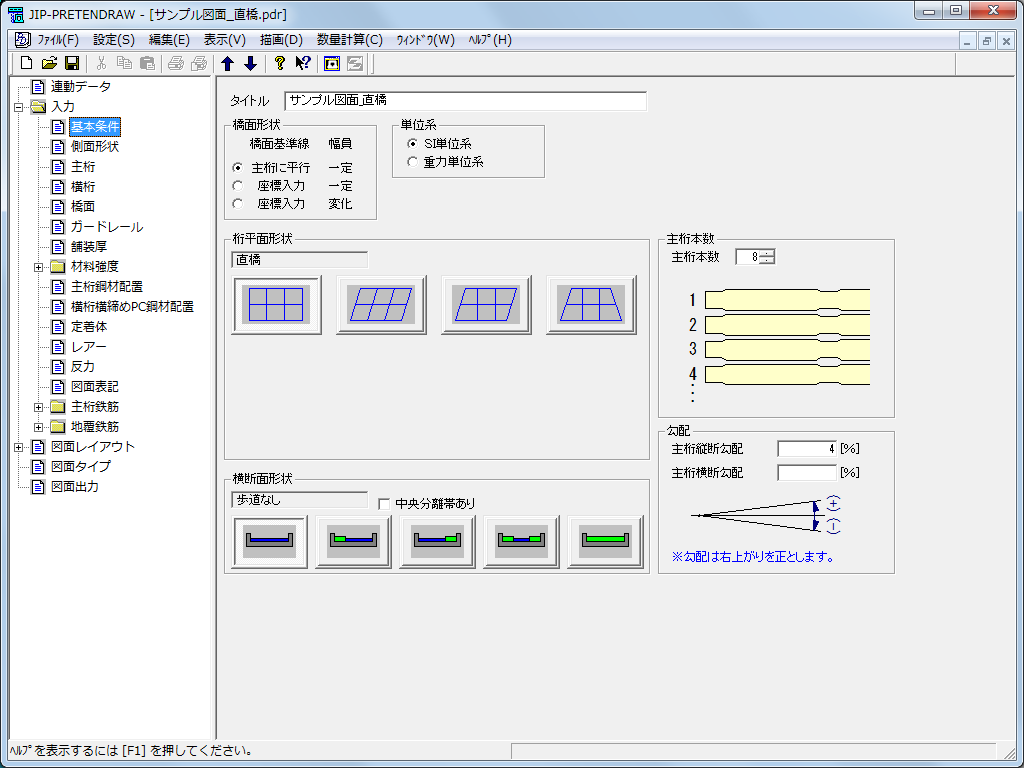

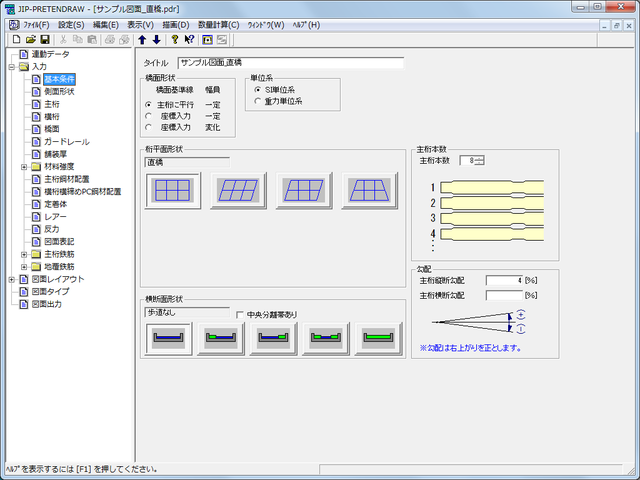

  • CAD画面イメージを確認しながらデータ入力が行えます。
  • リアルタイムにCADイメージを確認できるので、データ修正、確認作業が容易に行えます。
  • 図面レイアウトはマウス操作で簡単に修正できます。
