一つの旗上げで、複数の損傷を指定することはできますか?
旗上げを2つにする必要性について
同じ種類の損傷スケッチが複数存在する場合、1つの旗上げに複数の矢印を付けることができますので、旗上げを2つにする必要はございません。
旗上げの矢印を2つにする方法について
複数の矢印を表現する旗上げには、「スター型」と「パラレル型」がございます。それぞれの設定方法を以下に示します。

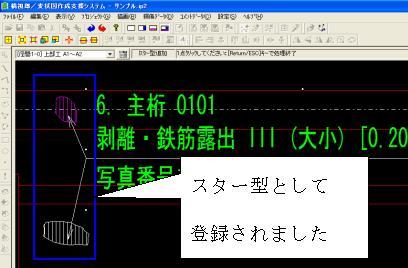

スター型
- 旗上げを表示している損傷を選択します。

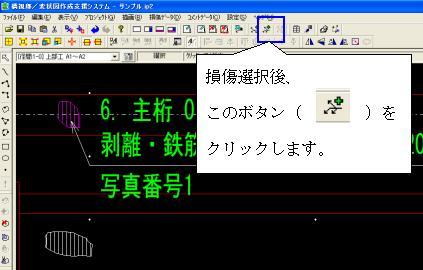

- 「スター型追加」ボタンをクリックします。

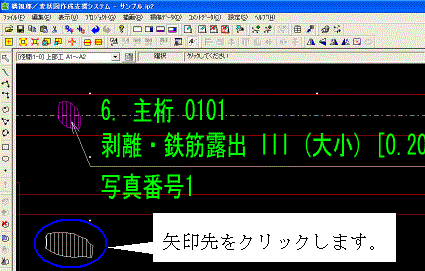

- 図面上の矢印先をクリックします。
※クリック点を矢頭として新たに矢印が描画されます。(折れ点は既存の旗上げ線のもの)
- 「スター型追加」ボタンをOFFにする、もしくは ESC ボタンをクリックするまで繰り返します。
※Ctrl+Zで一つ前の操作に戻ります。

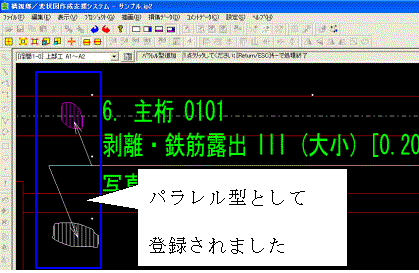

パラレル型
- 旗上げを表示している損傷を選択します。

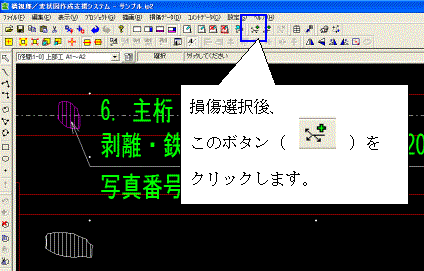

- 「パラレル型追加」ボタンをクリックします。

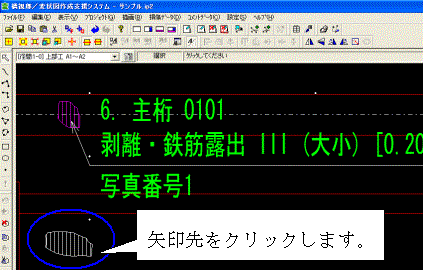

- 図面上の矢印先をクリックします。
※クリック点を矢頭として新たに矢印が描画されます。
- 「パラレル型追加」ボタンをOFFにする、もしくは キーボードで「ESC」を選択するまで繰り返します。
※Ctrl+Zで一つ前の操作に戻ります。
