斜角付きの桁で、横桁が構造基本線に直交するような形状(枝桁も含む)には対応していますか?
斜角付きの桁で、横桁が構造基本線に直交するような形状(枝桁も含む)
には対応しておりません。

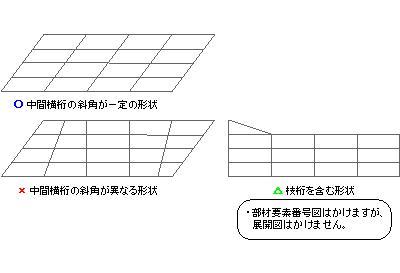

横桁は斜角により自動決定されるため、斜角がある場合に以下のような形状の作図はできません。
斜角付きで横桁が構造基本線と直交する場合や枝桁がある場合には、橋視郎で作成した形状をDXFファイルに出力します。それを市販のCADソフト等で編集し、再び橋視郎に読み込むことで作業効率を上げることができます。
