JTSTAR ARによるFEM解析結果表示アプリ
- 製品・サービス区分：
- 製品
特長

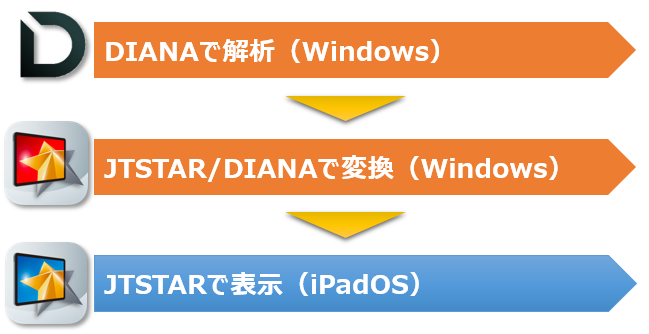

3ステップでAR表示
- DIANAで解析
- JTSTAR/DIANAで、DIANAの解析結果をAR表示用に変換
- iPadを用いて、JTSTARでAR表示

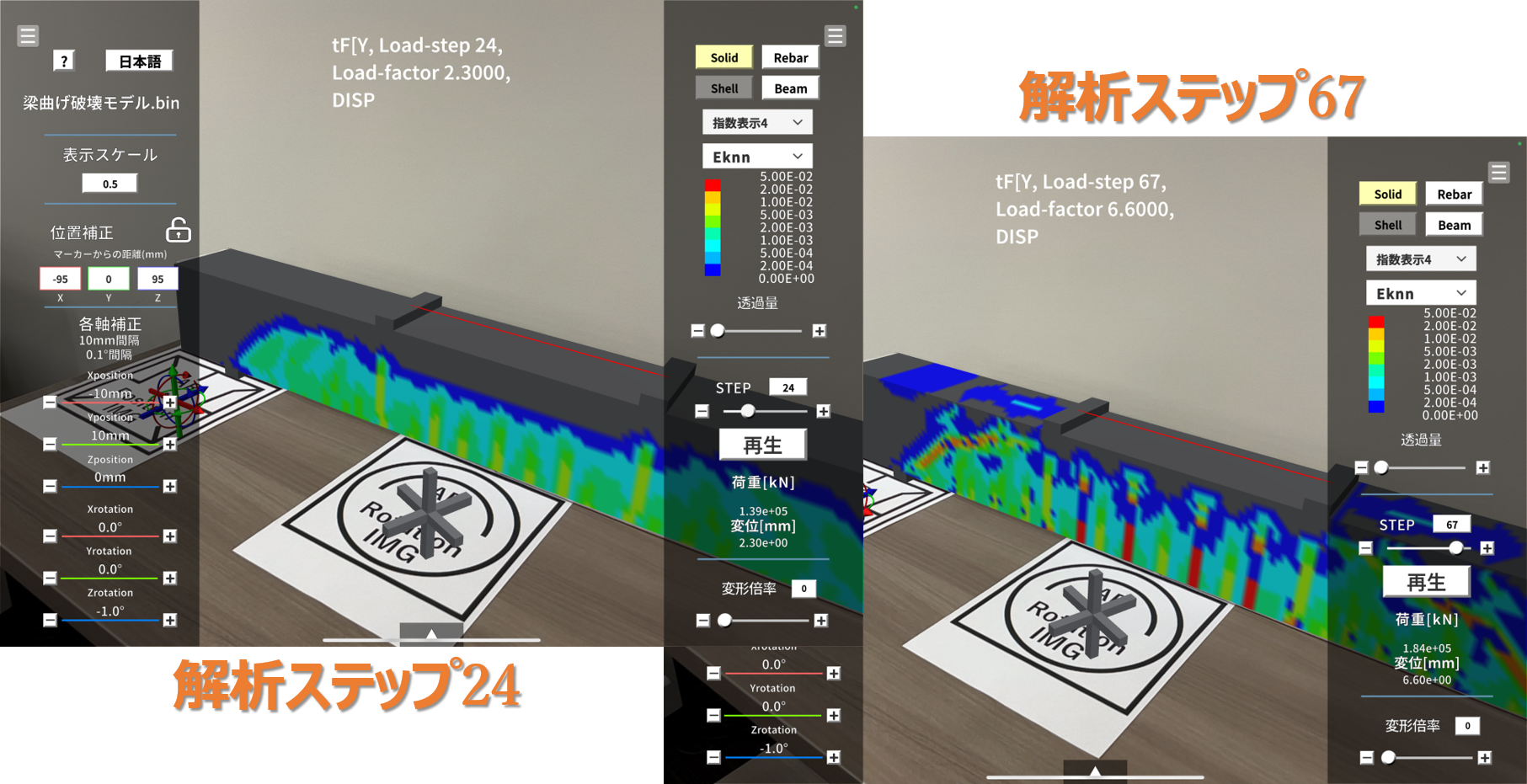

解析ステップごとに各種結果を表示
- 解析ステップごとの結果を表示
- 変形、ひずみ、応力、損傷指標など出力できる種類は様々
- 変形倍率を操作して、変形図も表示可能
- 再生ボタンで、連続再生も可能
- 表示中の解析ステップにおける荷重値、変位が出力されるので、状況確認に便利

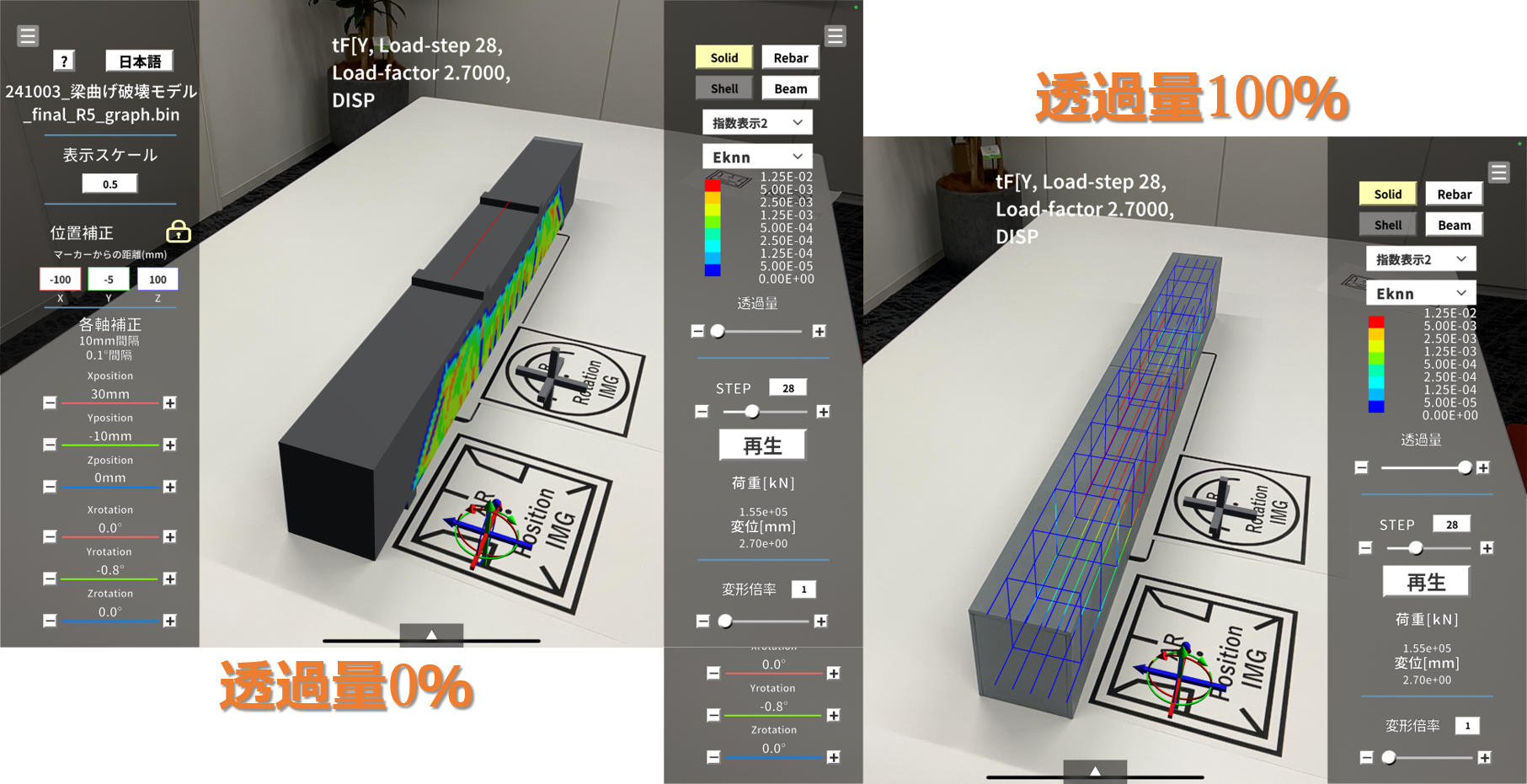

供試体内部も可視化
- ソリッド要素、シェル要素(板)は透過して表示可能
- コンクリートを透過して、鉄筋やPCケーブルのひずみ/応力を確認
- 透過量は0%から100%まで、スライダーを動かして感覚的に操作
多様な簡単表示機能
- 表示スケールが自由自在に変更可能
- 荷重-変位曲線の出力も可能

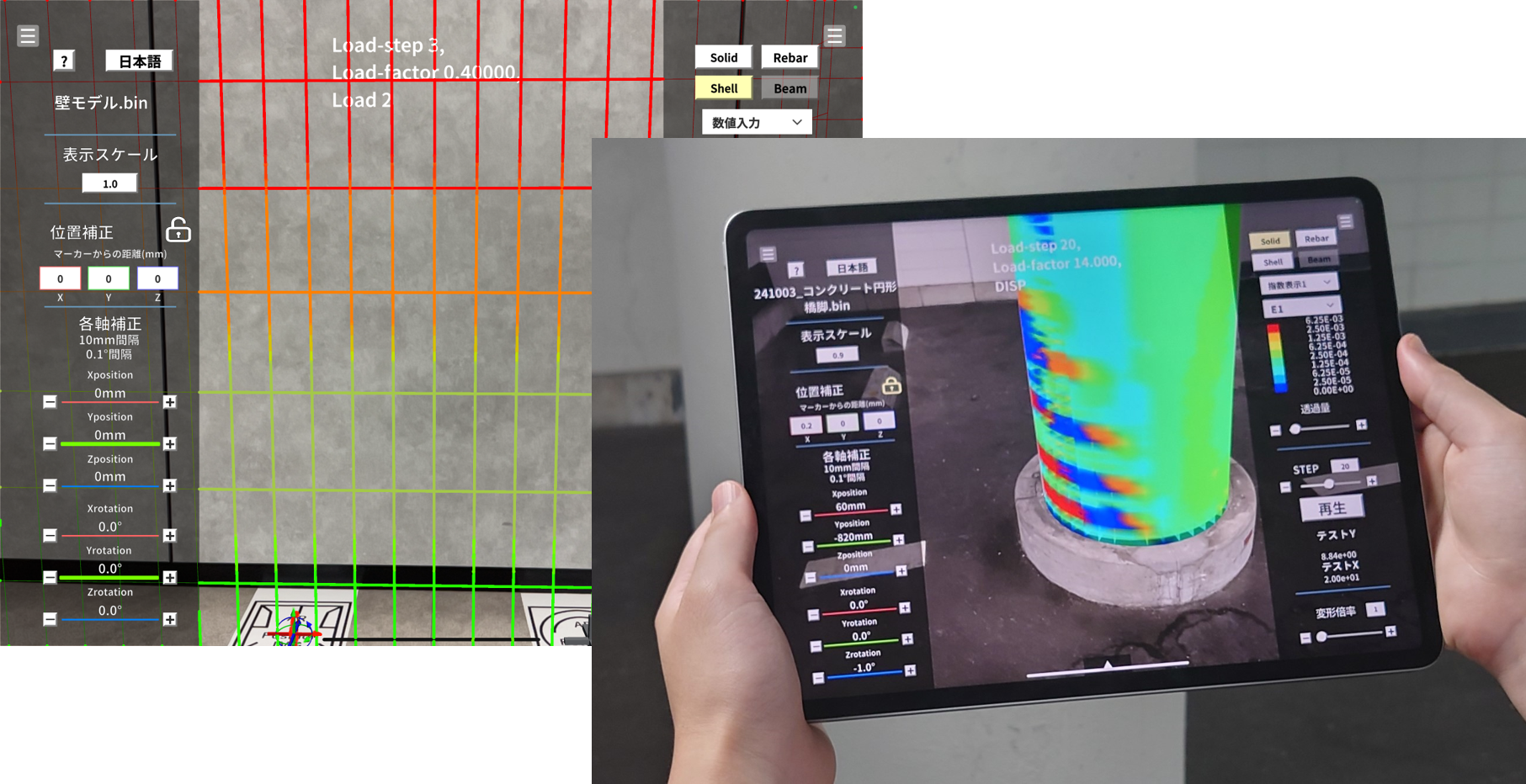

活用シーン
- 実験中に挙動を確認
- 縮小模型を用いた授業やデモンストレーション
