矩形、円形、多角形を自由に組合せて、任意形断面のA(断面積)、I(断面2次モーメント)が算出できます。鉄筋、PC鋼材は自由に配置できます。メタル、コンクリートの複合断面も対応できます。また、作成した組合せ形状を自由に回転し、任意の軸まわりの計算が可能です。複数断面をひとつのデータで管理できます。

特長

任意形断面の断面積および断面2次モーメントの算出が可能

  • 任意形断面(コンクリート断面、鋼断面、複合断面)の断面積および断面2次モーメントが算出できます。

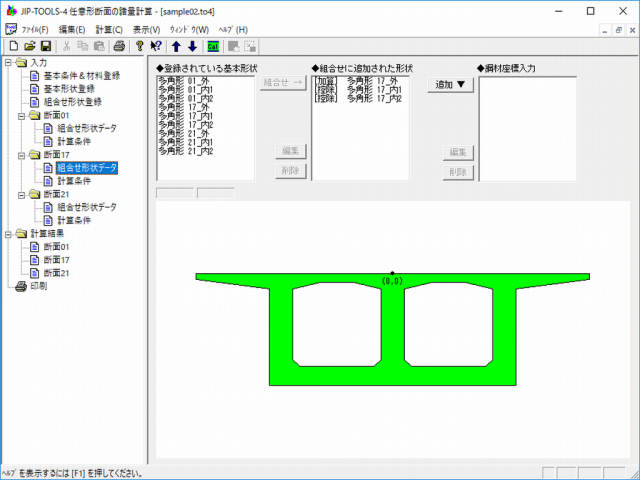

  • 矩形、円形、多角形の組合せ(加算、控除、置換)により任意形断面を簡単に作成できます。

鉄筋、PC鋼材を容易に配置が可能

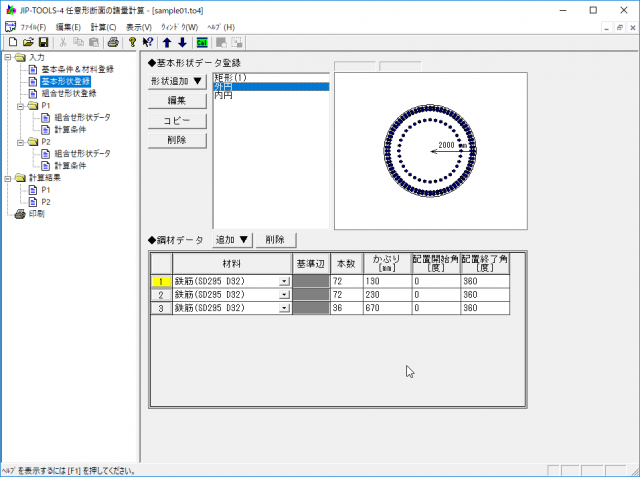

  • 鉄筋、PC鋼材は、かぶり入力で容易に配置ができます。また、任意座標入力により自由に配置することも可能です。

任意軸まわりの計算が可能

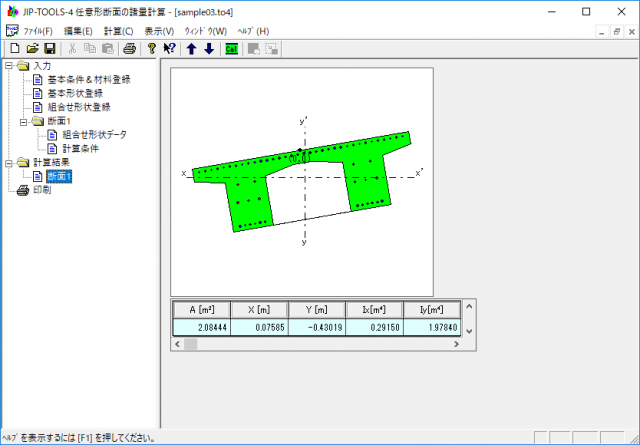

  • 作成した照査断面を自由に回転することで、任意の軸回りの計算が可能です。
