複雑な構造の局部的な発生応力の把握、新形式の橋梁などの設計支援として大規模なFEM解析(線形、非線形)を行います。
世界的に実績のあるNastranを中心として高精度かつ信頼性の高い解析結果を提供いたします。
さらに、非線形解析においては、各種材料(鋼、コンクリート、地盤など)の非線形性や幾何学的非線形を考慮した高度な解析を行います。

サービス内容

  • コンサルティング
    モデル化から解析結果の評価に至るまで過去のノウハウを生かしてアドバイス
  • モデリング
    一般図、各種図面からのデータ作成
  • 解析・計算
    計算した結果の分析および評価まで実施
  • 解析結果のまとめ
    計算書あるいは報告書まで作成

解析内容及び適用範囲

線形解析

  • 線形FEM解析
    • 解析内容:対象構造物の変形や応力状態を求め、構造物の健全性 、疲労や補強方法の検討などを行う。
  • 線形座屈解析
    • 解析内容:構造系全体の荷重倍率を求め、安全性の確認を行う。
  • 地盤の線形逐次解析
    • 解析内容:地盤を線形材料として取り扱い、掘削に伴う応力開放による構造物などに与える影響などを評価する。

非線形解析およびクリープ解析

  • 非線形FEM解析(材料非線形解析、幾何学的非線形解析)
    • 解析内容:コンクリートのひび割れ進展、鋼構造物の座屈、地盤の塑性など、非線形挙動を伴う構造物の諸問題を解析する。
  • 熱伝導解析、温度応力解析
    • 解析内容:材料が時間と共に変化する構造物の熱伝導、熱応力解析を行い構造物の安全性を評価する。(マスコンクリート解析、耐火問題に対応)
  • 液状化解析
    • 解析内容:地盤の液状化による構造物への影響を照査する。
  • クリープ解析
    • 解析内容:T.B法、Step-by-Step 法、ID法による解析によって、クリープおよび乾燥収縮によるコンクリート構造物に対する影響を検討する。
    • 適用基準:コンクリート標準示方書、道路橋示方書、CEB-FIP 、ACI

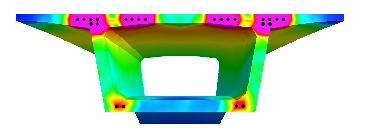

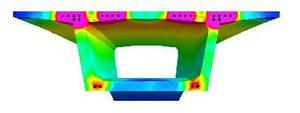

  • fem-gazou1.jpg

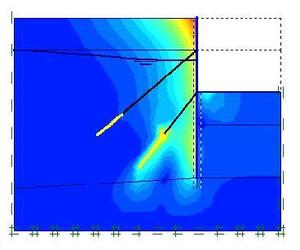

  • fem-gazou2.jpg

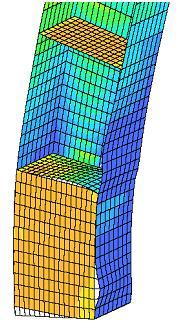

  • fem-gazou3.jpg

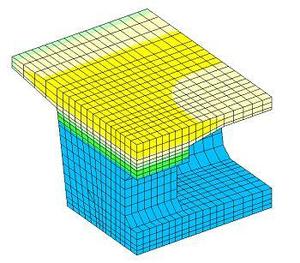

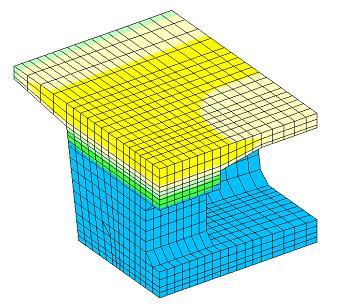

  • fem-gazou4.jpg

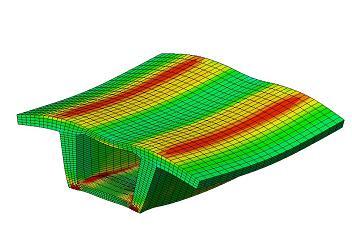

  • fem-gazou11.jpg

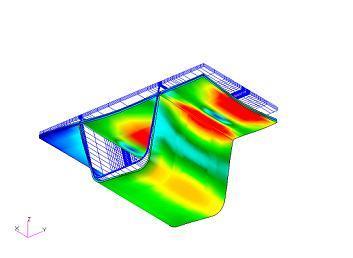

  • fem-gazou12.jpg

使用ソフト及び関連ソフト

ソフト名 概要
NX Nastran
汎用構造解析プログラム
DIANA 汎用線形 & 非線形構造解析システム
PLAXIS 2D 2次元FEM地盤解析ソフトウェア
PLAXIS 3D 3次元FEM地盤解析ソフトウェア
EPASS/USSP 橋梁構造物の弾塑性有限変位解析プログラム
midas FEA FEM構造解析ソフトウェア
CSTAY 有限変形理論による平面骨組構造解析プログラム
TDAPⅢ/FDAPⅢ 土木・建築向け汎用3次元動的解析プログラム
TimeDACS コンクリート構造物のクリープ・乾燥収縮解析プログラム

解析の実績一覧

  • 鋼橋・コンクリート橋の局部応力解析(ケーブル定着部、デビエータ付近他)
  • 鋼橋・コンクリート橋の全体系応力解析
  • 段階施工を考慮した地中構造物および地盤の応力解析
  • マスコンクリートの温度・応力解析
  • 各種橋梁(エクストラドーズド橋、アーチ橋、斜張橋など)の耐荷力解析
  • 斜張橋の架設解析
  • 波形鋼板を有するPC桁の耐荷力解析
  • 鉄筋コンクリート構造物のひび割れ進展解析
  • 複合構造物の耐荷力解析
  • 鋼製橋脚の弾塑性有限変位解析
  • LNGタンクの非線形解析(漏液時、火災時)
  • コンクリートダムの地震応答解析
  • トンネル等の火災解析
  • クリープ、乾燥収縮によるひび割れ解析
  • 施工過程を考慮した地盤の掘削解析
  • 軟弱地盤の有効応力解析(液状化解析)

論文

  • 非線形FEM解析
    • 怱那幸浩、高原忠男、奥野博敏、前澤岳、立神久雄:豊田東JCT:Cランプ第二橋の設計・施工 -門形鋼製橋脚を有する波形鋼板ウェブ橋- 、橋梁と基礎、Vol.39、No.7、2005
    • 川口和広、植木博、下西勝、村上正明:鋼材の腐食によるコンクリートのひび割れ性状解析、コンクリート工学論文集、Vol.17、No.3、pp.25-34、2006
  • 熱伝導解析、温度応力解析
    • 中井章裕、清宮理、工藤健一:サンドイッチ合成構造部材耐火実験への熱伝導及び熱応力解析、構造工学論文集、Vol.53A、土木学会、2007
  • クリープ解析(TimeDACS)
    • 怱那幸浩、高原忠男、奥野博敏、前澤岳、立神久雄:豊田東JCT:Cランプ第二橋の設計・施工 -門形鋼製橋脚を有する波形鋼板ウェブ橋- 、橋梁と基礎、Vol.39、No.7、2005
    • 上平謙二、中井俊雄、上野修、冨田耕司:少数主桁合成桁のPC床版に関するクリープ・乾燥収縮の影響評価について、コンクリート工学年次論文集、Vol.23、No.3、pp.571-pp576、2001
    • 冨田耕司、廣河和男:若材令での遅れ弾性成分を考慮したコンクリート斜張橋のクリープ解析、構造工学論文集、Vol.39A、土木学会、pp.1197-pp1210、1993
