PLAXIS 2DはBentley Systemsが開発した2次元地盤解析ソフトウェアです。土留め掘削解析、盛土による圧密沈下解析、せん断強度低減法や極限平衡法による斜面安定解析、トンネル掘削時の周辺影響検討解析等への適用が可能です。平面ひずみ問題、軸対称問題を対象とし、使いやすい操作画面によりCAD感覚で簡単に解析モデルを作成することができます。

特長

簡単にモデル作成が可能

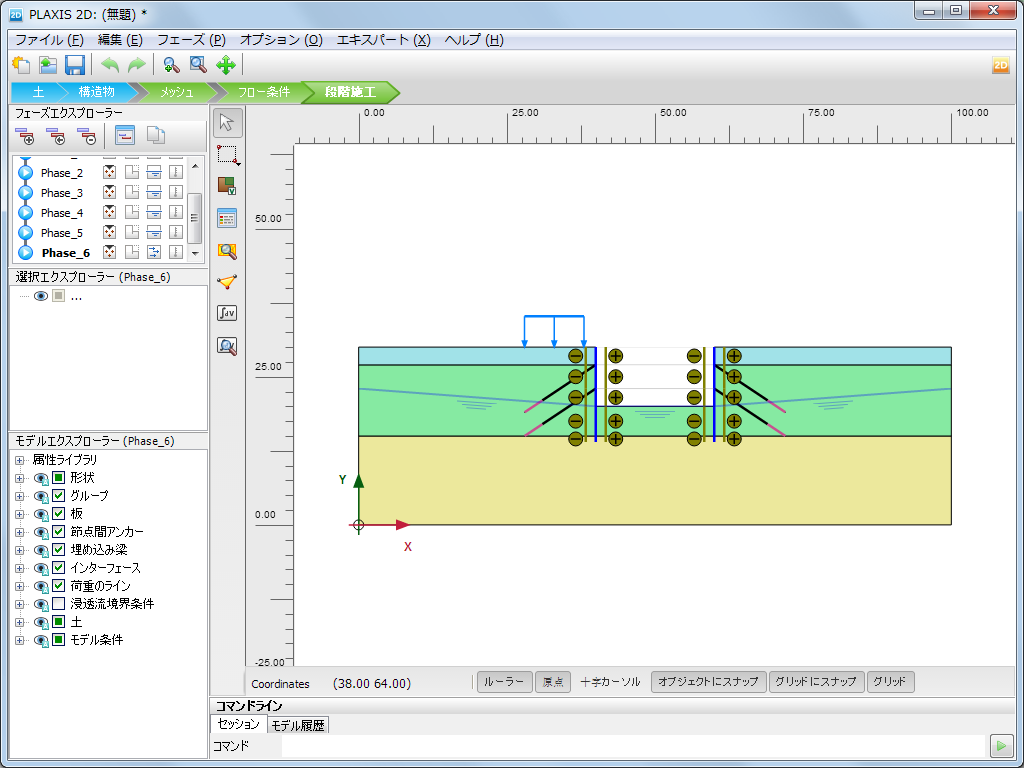

  • 使いやすい操作画面により、CAD感覚で簡単に解析モデルを作成することができます。
  • CADファイルから形状データを読み込むことができます。
  • 地層形状はボアホール機能により、観測点データを入力するだけで簡単にモデル化することができます。

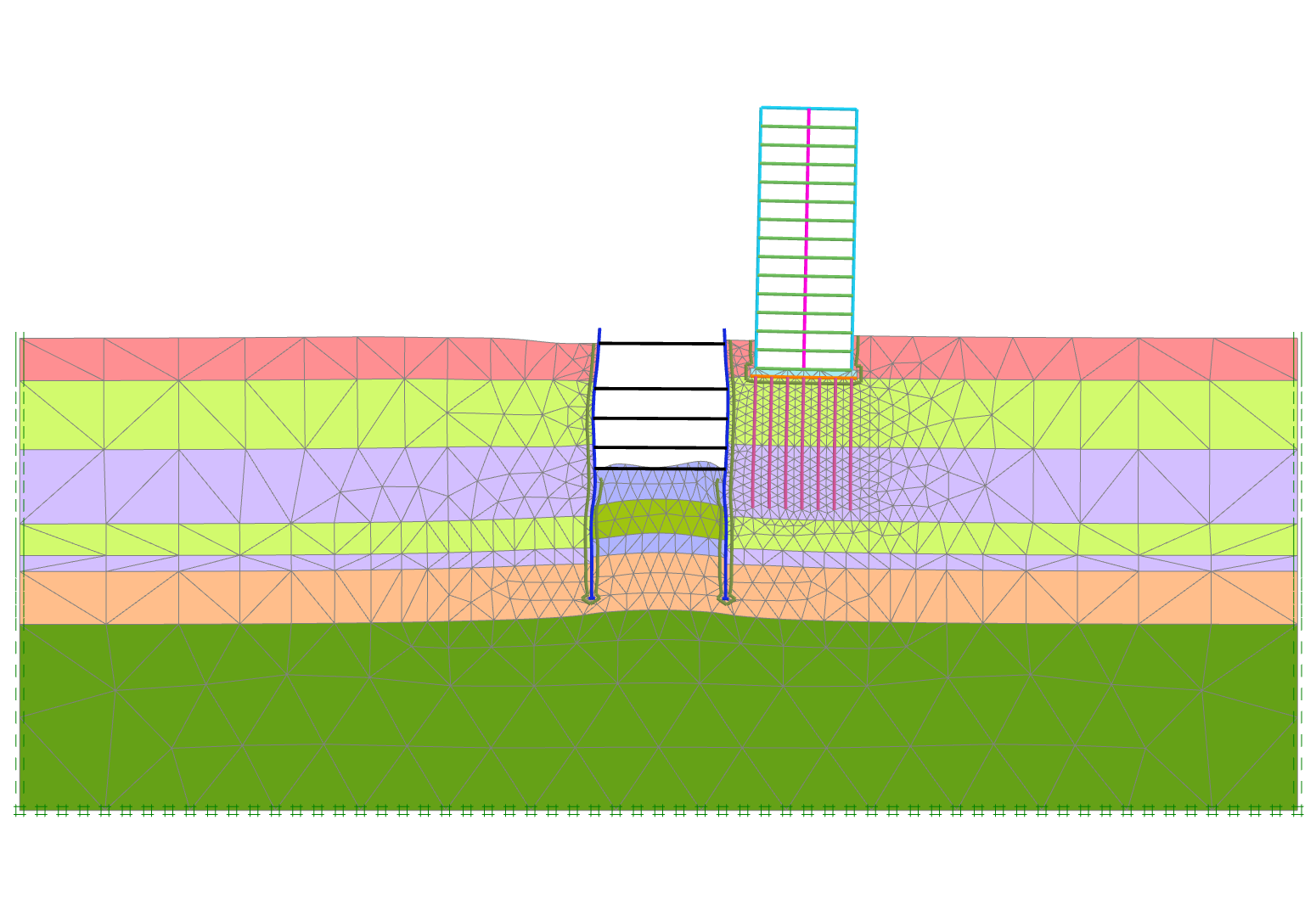

  • メッシュは、細かさを指定するだけで完全自動により作成することができます。

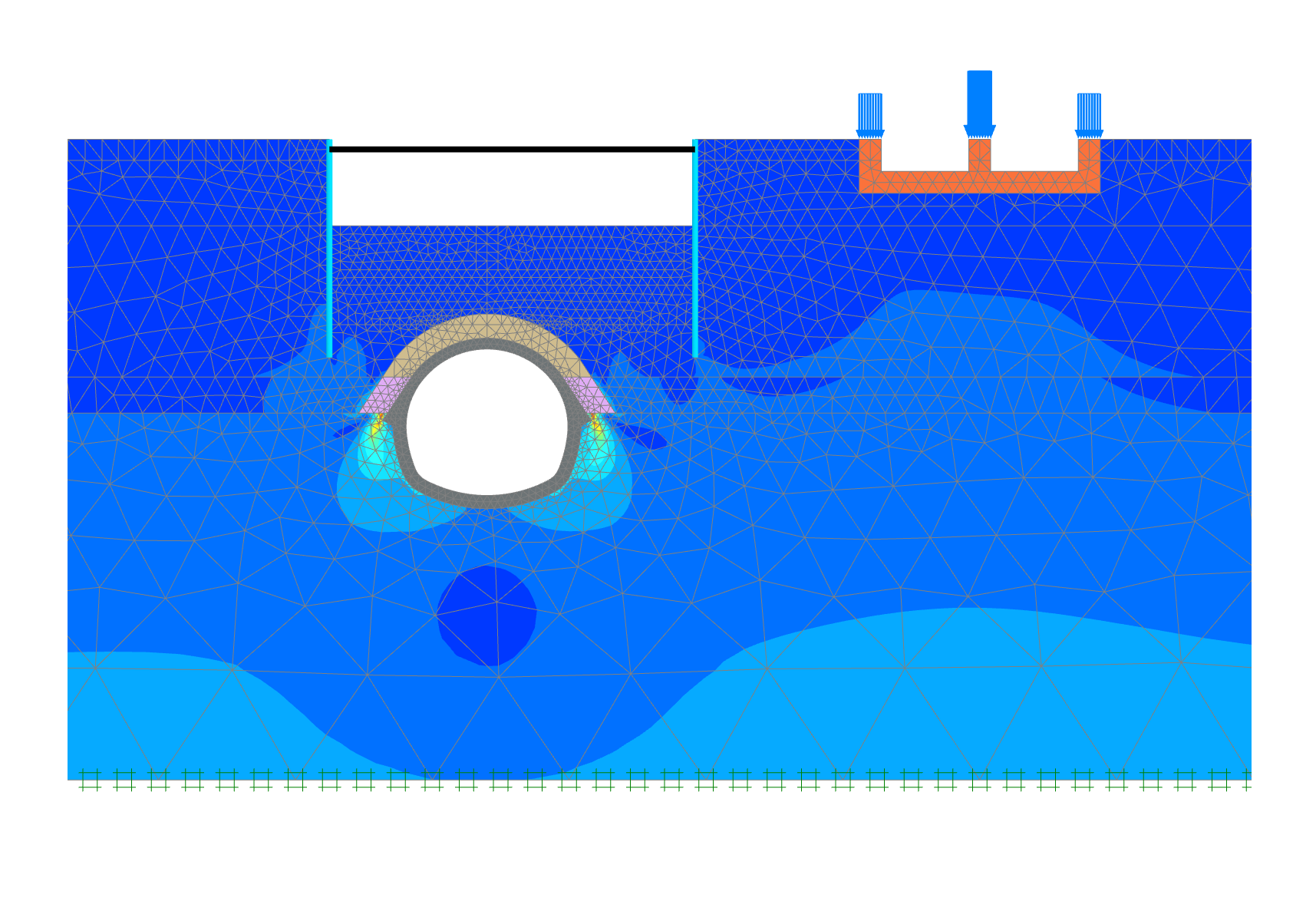

  • トンネルデザイナー機能により、トンネル形状を簡単にモデル化することができます。

多種の要素

  • 地盤は平面ひずみ要素または軸対称要素でモデル化します。6節点または15節点の三角形高次要素を用いることができます。
  • 梁、杭、アンカー、トンネル、ジオグリッド、ドレーン等の専用要素があります。
  • インターフェイス要素により、地盤と構造物間の接触挙動をモデル化することができます。

数多くの地盤材料モデル

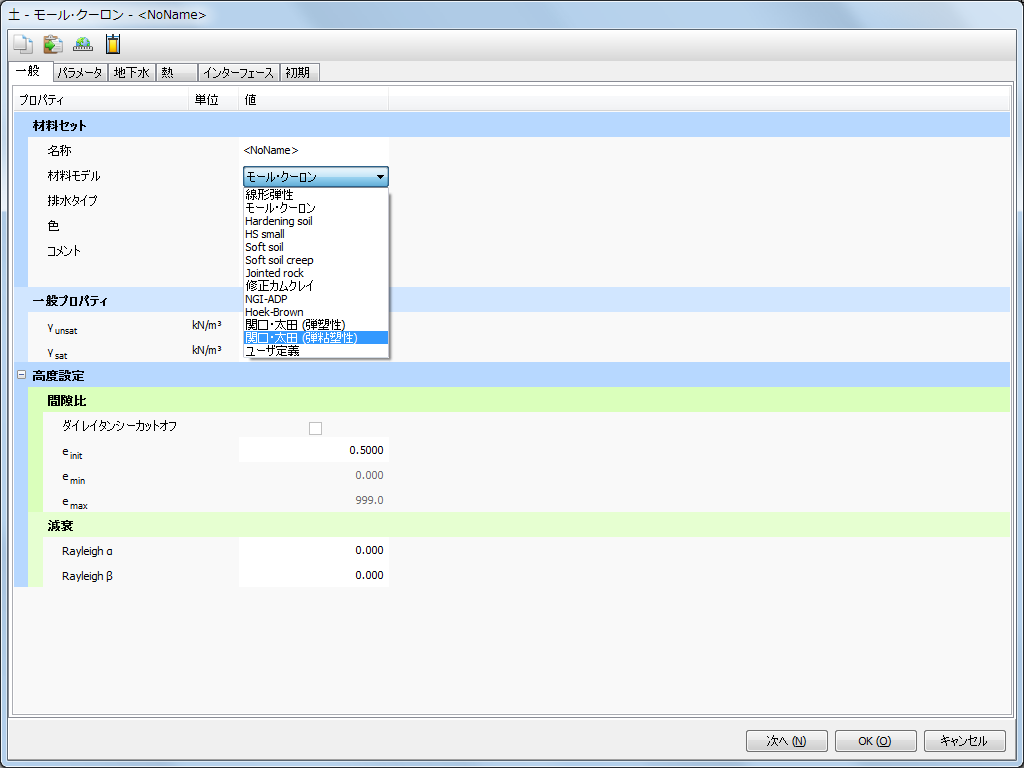

  • 材料モデルは、線形弾性、モール・クーロン、Hardening Soil、HS Small、Soft Soil、Soft Soil Creep、修正カムクレイ、関口・太田(弾塑性/弾粘塑性)、PLAXIS液状化モデル、ユーザ定義モデル等が実装されています。

さまざまな解析機能

  • 段階施工解析、圧密解析、せん断強度低減法による斜面安定解析、定常浸透流解析を行うことができます。
  • 非定常浸透流解析、動的解析、熱伝導解析を行うことができます。
  • 極限平衡法による斜面安定解析を行うことができます。

豊富な結果出力機能

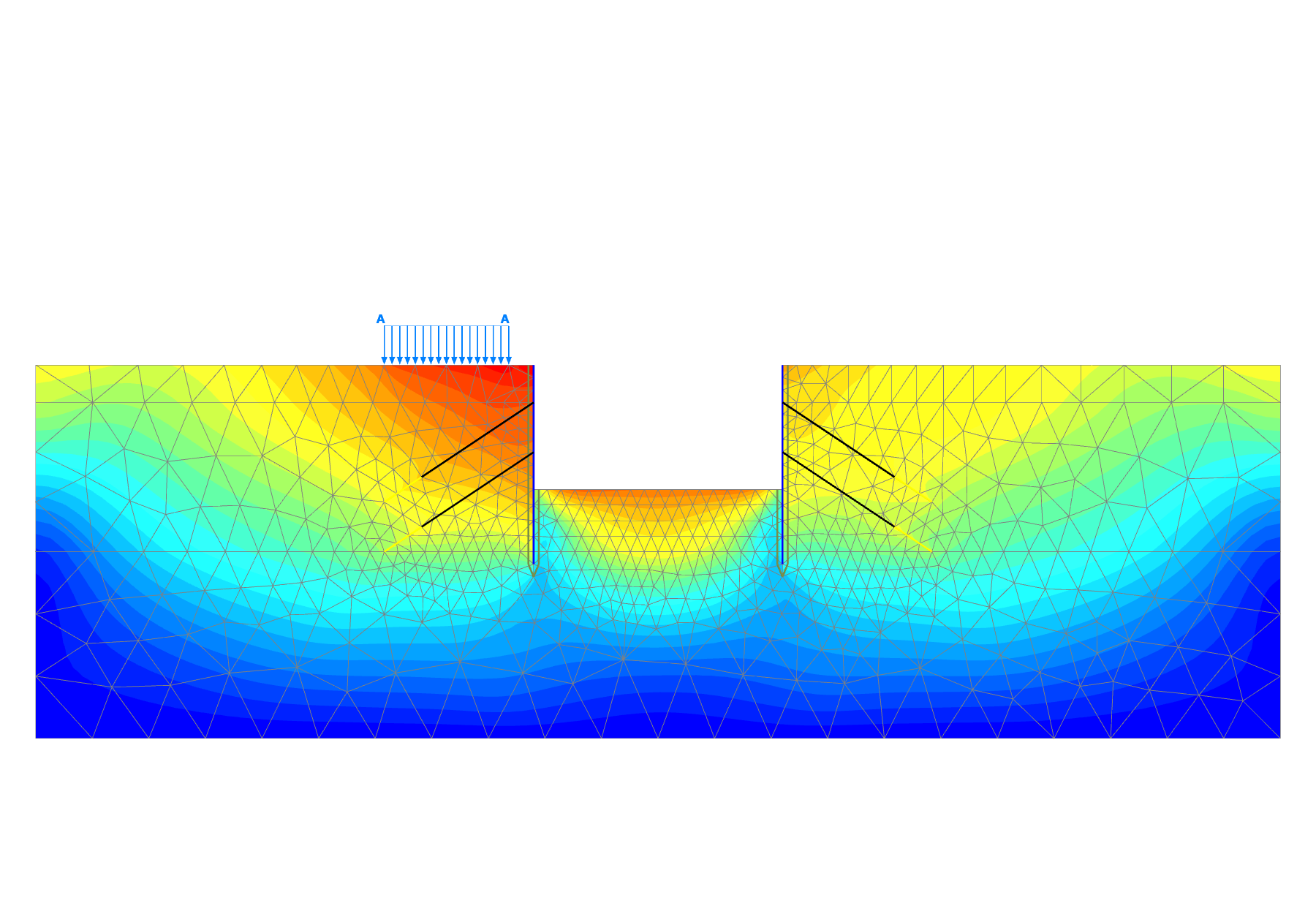

  • 変形図、コンター図、シェーディング図、等値図、ベクトル図、断面力図を表示することができます。
  • 平面ひずみ要素の応力を断面力に変換することができます。
  • 荷重-変位関係や応力-ひずみ関係等を作画することができます。
  • 表形式で数値を出力し、表計算ソフトウェア等にコピー&ペーストすることができます。
  • アニメーションファイルを作成することができます。
