鋼桁床版取替業務に対応した『PCaSlab-D』(プレキャストPC床版自動製図システム)をリリースいたしました。

本製品は、「プレキャストPC床版」の設計業務の中で、手間と時間がかかる「プレキャストPC床版形状計算」と「プレキャストPC床版図面の作成」の自動化を実現しており、生産性の向上を図ることが可能です。

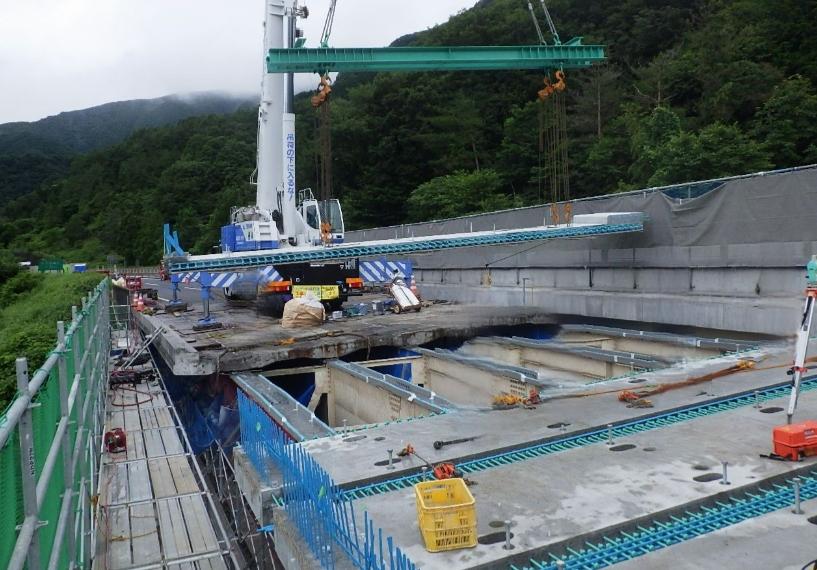

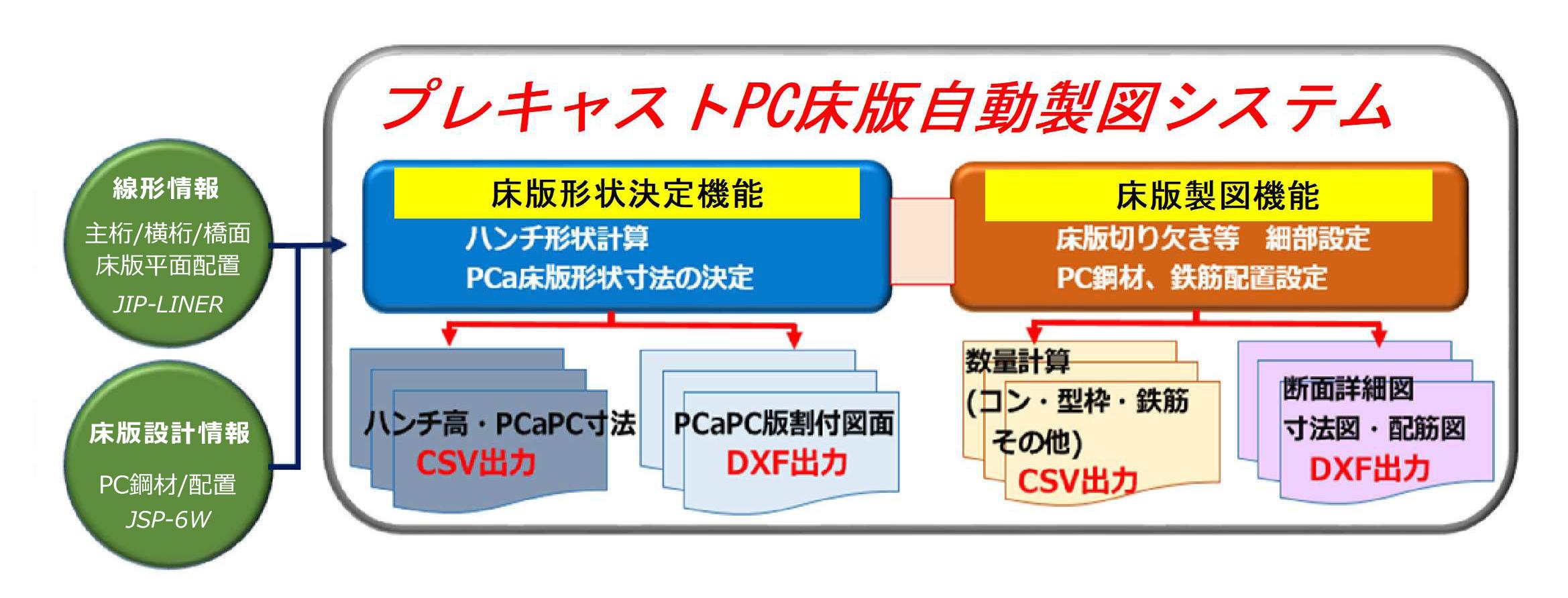

主な機能

  • 線形・設計データから、情報を取り込むことで膨大な製図データを短時間で作成することが可能。
  • 必要最小限の入力で各プレキャスト床版のハンチ高、主桁毎の最小ハンチ幅を自動計算。
  • 線形情報、ハンチ基本寸法の設定より、ハンチ高表、寸法表を自動作成。
  • 鋼桁フランジ形状を含めたプレキャスト床版割付図の作図が可能。
  • PC鋼材配置、主鉄筋配置の自動決定機能より、PC鋼材、鉄筋の平面配置を効率的に設定。
  • 配力筋(橋軸方向鉄筋)との干渉を回避するハンチ筋の形状決定が可能。
  • プレキャスト床版寸法図とプレキャスト床版配筋図は、寸法表タイプと床版1枚毎を選択して作図可能。
  • ウェブ天端にキャンバーを考慮することが可能。
  • スタッドジベル孔、高さ調整金具孔、吊り金具孔、排水桝の入力が可能。
  • 様々な形状の壁高欄に対応可能。
  • 主鉄筋、配力筋、ハンチ筋、組み立て筋、壁高欄埋込筋の入力が可能。
※本製品は、株式会社ピーエス三菱と共同で開発いたしました。

価格(税込)

・使用許諾料(インターネット認証)
ライセンス数 使用許諾料 サポートサービス料
1
7,700,000円
583,000円
2
12,100,000円
913,000円
3
16,500,000円
1,243,000円
4
19,800,000円
1,485,000円
5
23,100,000円
1,738,000円
※サポートサービス料には、問合せサポートおよびマイナーバージョンアップ料が含まれています。

・MEASサービス(物件単位利用料)
橋長 ライセンス数 物件利用料
(6ヶ月)		 延長料金
(1ヶ月)
0m～40m未満
1ライセンス
418,000円
44,000円
40m～50m未満
495,000円
55,000円
50m～60m未満
572,000円
66,000円
60m～
詳細は物件利用料 (PDF 279KB)をご覧ください
※1物件単位(1橋単位)にかかる費用です。
※物件利用料には、利用説明会費、問合せサポートサービス料を含みます。
※延長料金は、直近の利用期間終了日から1年以内にお申込みをいただいた場合のみ適用されます。

リリース日

2023年5月29日(月)

関連情報サイト

お問合せ先

ご不明な点等ございましたら、最寄りの弊社テクノセンタもしくは、以下までお問い合せください。

東日本地区
建設ソリューション事業部 東京技術営業部
担当：荒川
TEL：03-6272-8235

西日本地区
建設ソリューション事業部 大阪技術営業部
担当：吉本
TEL：06-6307-5401
共通E-Mail：
