橋視郎で手書き損傷図を利用してトレース作業をすることは可能ですか？

可能です。操作手順をご説明します。

  1. 展開図をファイル出力して印刷します。
  2. 印刷した展開図をスキャニングしてJPEG形式のファイルにします。このファイルを"白図(no_sketch.jpg) file"とします。

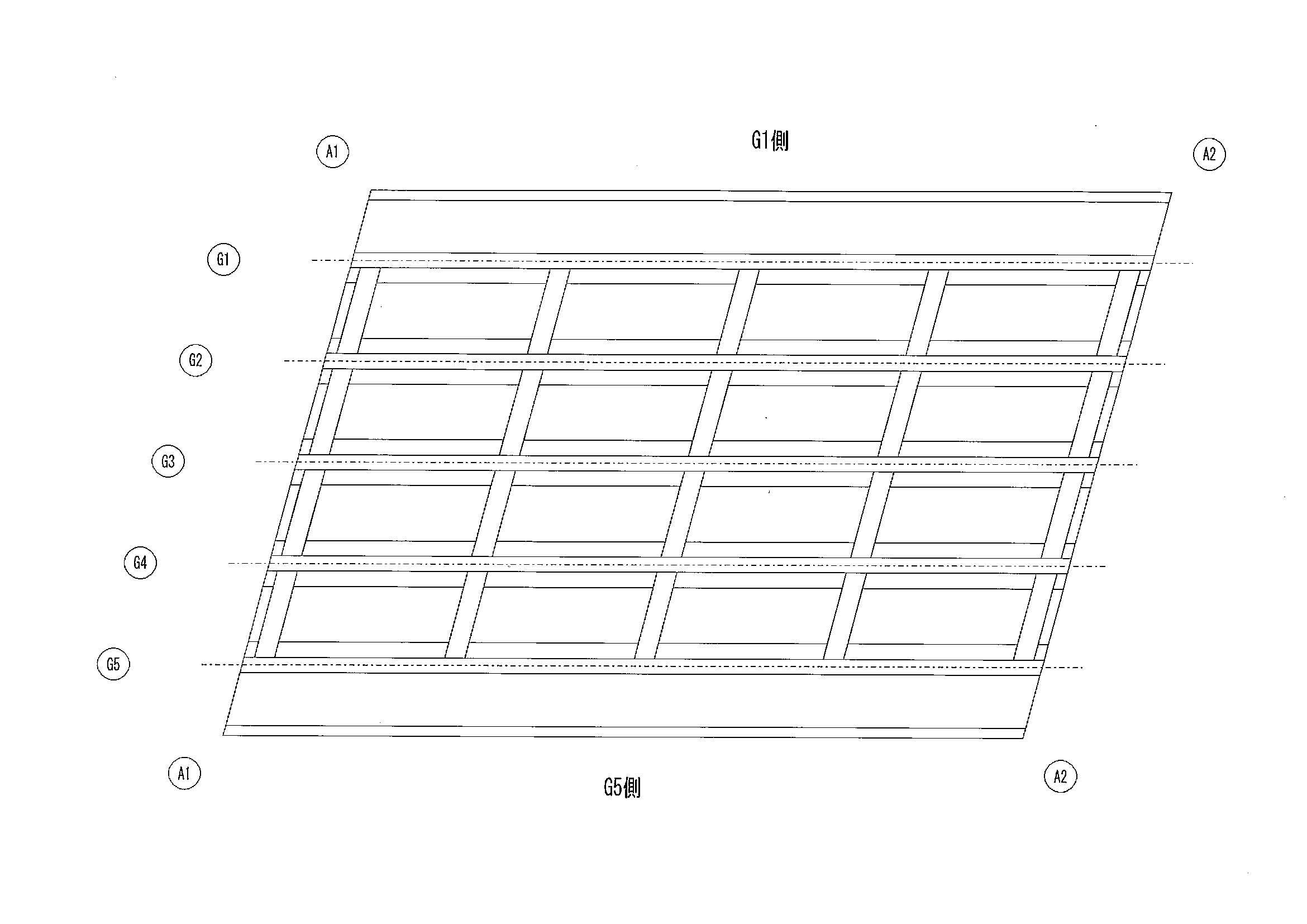

    印刷した展開図-白図
    ※ファイル名称は任意に指定してください。
  3. 再度スキャニングした"白図"を開き印刷します。ここで印刷した展開図を現場に持って行きます。
  4. 現場で作成した損傷図をスキャニングしてJPEG形式のファイルにします。このファイルを"野帳(sketch.jpg) file"とします。

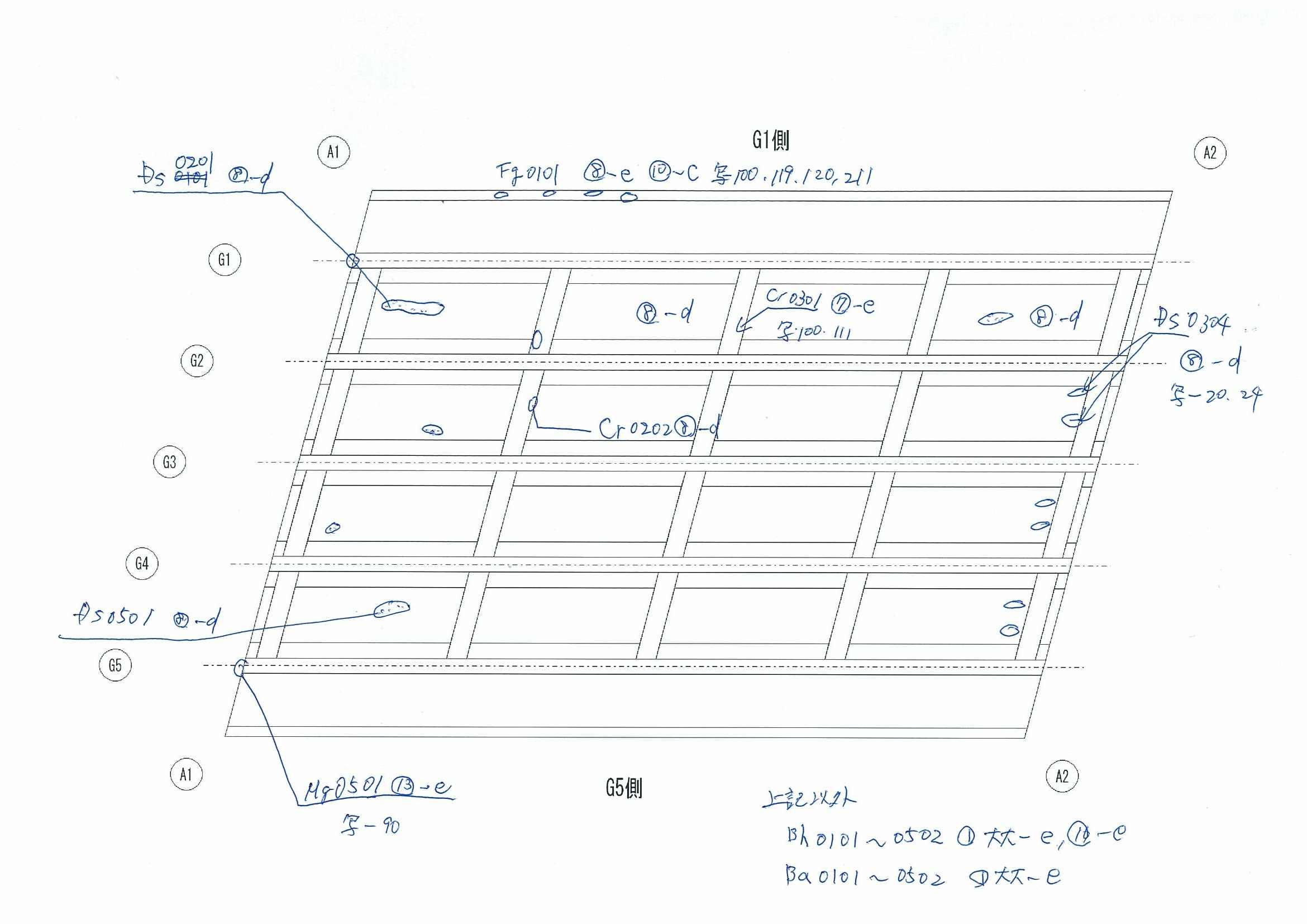

    損傷図-野帳
    ※ファイル名称は任意に指定してください。
    ※スキャニングするときに、用紙の位置がずれないように注意してください。
  5. 展開図作成支援システムで、"野帳"を取込ます。
    ※詳細は操作マニュアル～展開図作成支援システム～の「6． 外部ファイル取り込み」をご確認ください。

  6. 変状図作成支援システムでファイルを開きます。

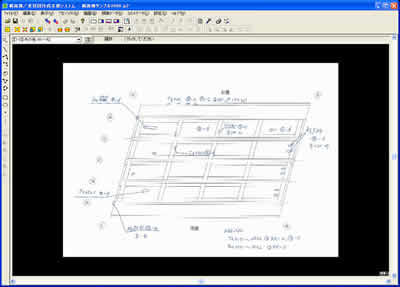

    変状図作成支援システムでファイルを開いた際のキャプチャ画像

    ここで画面背景色が"黒"を選択している場合は、"白"に変更します。

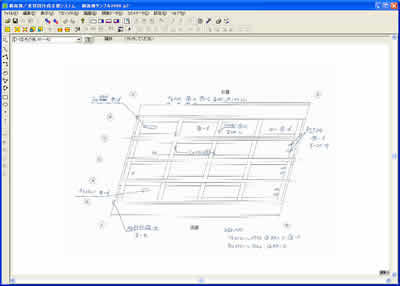

    画面背景色を白にした際のキャプチャ画像
    ※詳細は操作マニュアル～変状図作成支援システム～の「6．4 各種設定・登録・編集画面(ダイアログ)」をご確認ください。

  7. "野帳"をみながらスケッチをトレースします。

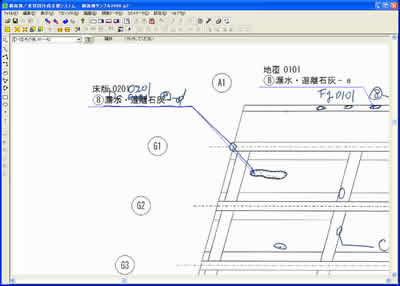

    トレースしている際のキャプチャ画像

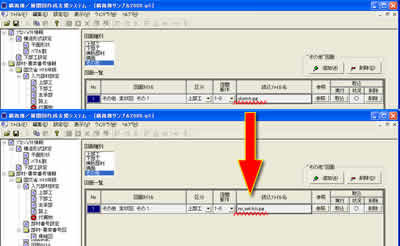

  8. トレース作業が完了したら、展開図作成支援システムで先ほど取り込んだ"野帳"を"白図"に変更します。
    野帳
  9. 変状図作成支援システムで、図面を再度読込なおします。
    ※詳細は操作マニュアル～変状図作成支援システム～の「6．4 各種設定・登録・編集画面(ダイアログ)」をご確認ください。

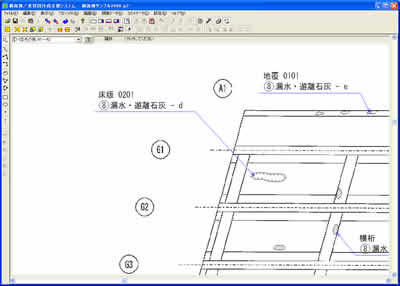

    変状図作成支援システムで、図面を再度読込なおした際のキャプチャ画像
  10. 最後に位置の調整をします。スキャニングしたときにずれがあると"白図"とトレースをして登録したスケッチがずれてしまうことがあります。このときは、全体的にスケッチおよび旗上げがずれてしまっているので、すべてのスケッチおよび旗上げを選択してマウスもしくはキーボードで位置を調整してください。
    ※詳細は操作マニュアル～変状図作成支援システム～の「6．5 描画ウィンドウ」をご確認ください。
