道路橋示方書・同解説Ⅰ共通編、Ⅱ鋼橋編に基づき、鋼斜張橋の概略設計(断面力算出、断面計算、数量計算、工数積算)を一貫して行えます。

特長

断面力算出から工数積算を一貫して実行

  • 鋼斜張橋および複合斜張橋(コンクリート部分は断面力だけを算出)の概略設計(断面力算出、断面計算、数量計算、工数積算)を一貫して行えます。

各種主塔形状に対応

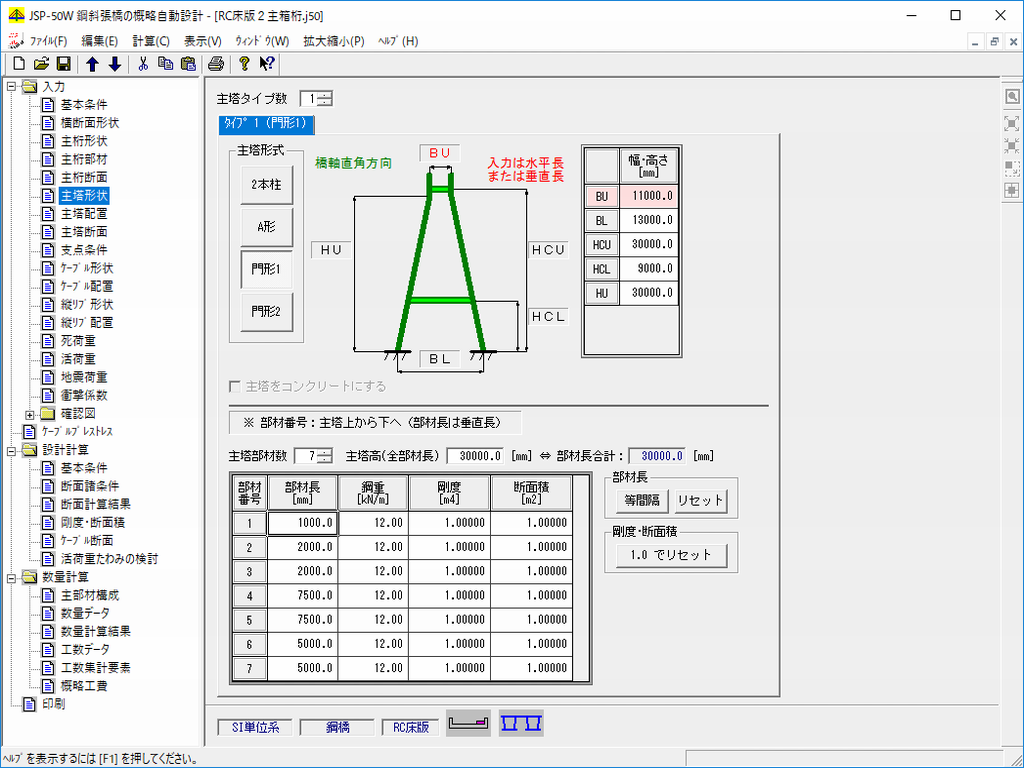

  • 主塔形状は1面ケーブル(1本柱、A形)、2面ケーブル(2本柱、A形、門形)に対応しています。
  • モデル入力により簡単に骨組みを作成できます。
  • ケーブル形式はロックドコイルロープ、パラレルワイヤストランド正六角形、被覆パラレルワイヤストランド、HiAm&DINAアンカーケーブル、NEW-PWS、任意形式(名称、鋼重、断面積、切断荷重を設定)に対応しています。

豊富な主桁断面形状に対応

  • 主桁断面形状はRC床版(鈑桁2主桁、箱桁1主桁、箱桁2主桁)、鋼床版(鈑桁2主桁、箱桁1主桁、箱桁2主桁、多室箱桁、耐風多室箱桁)に対応しています。

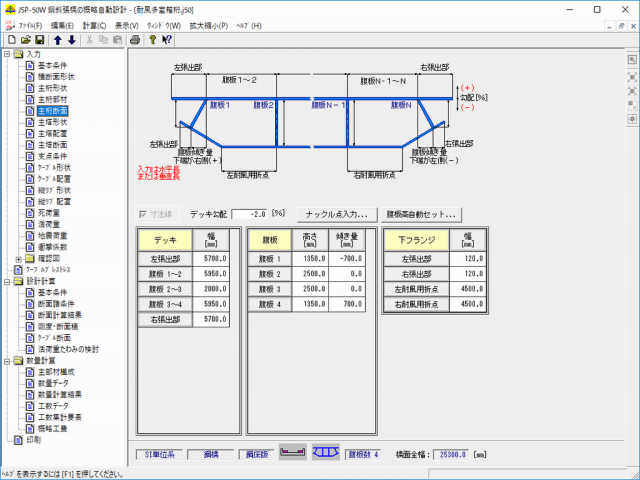

  • 主桁のデッキ形状はナックル点、勾配を、腹板は傾斜の設定が可能です。

豊富な確認図でデータミスを防止

  • 豊富な確認図により、視覚的に入力チェックが行え、ミスを未然に防止できます。

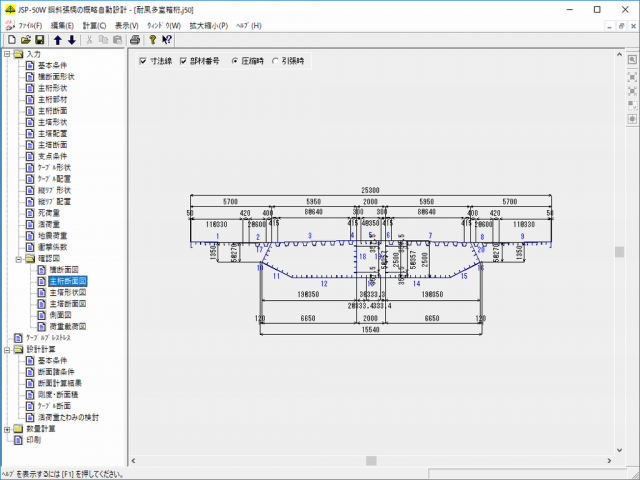

  • 横断面図、主桁断面図、主塔形状図、主塔断面図、側面図、荷重載荷図が確認図として表示できます。
