従来からのフーリエ変換をはじめ、信号の周波数の時間的変化を分析することのできる短時間フーリエ変換やウェーブレット変換を用いた波形分析サービスをご提供します。

サービス内容

従来からのフーリエ変換をはじめ、信号の周波数の時間的変化を分析することのできる短時間フーリエ変換やウェーブレット変換を用いた波形分析サービスをご提供します。分析結果は、画像ファイルとして出力され、Word、Excelに簡単に取り込むことができます。また、数値データ出力にも対応いたします。

処理内容及び適用範囲

  • フーリエスペクトル計算(振幅・位相)
  • フィルター処理(ハイパス、ローパス、バンドパス)
  • 平滑化処理
  • パワースペクトル計算
  • 自己相関関数計算
  • クロススペクトル計算
  • 相互相関関数計算
  • 短時間フーリエ変換を用いたスペクトログラム作成
  • ウェーブレット変換を用いたスペクトログラム作成

制限事項

  • 元波形の最大データ数 12,000個。
    さらに大量のデータの場合は、カスタマイズ対応いたします。

使用ソフト及び関連ソフト

ソフト名 概要
JT-WAVE 波形分析システム

納品物(出力サンプル)

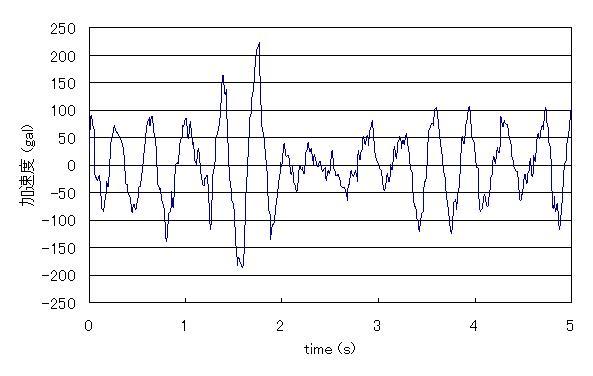

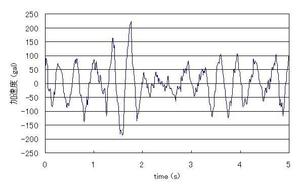

  • hakei_02.jpg
    元波形

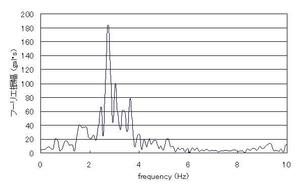

  • hakei_03.jpg
    フーリエ振幅スペクトル

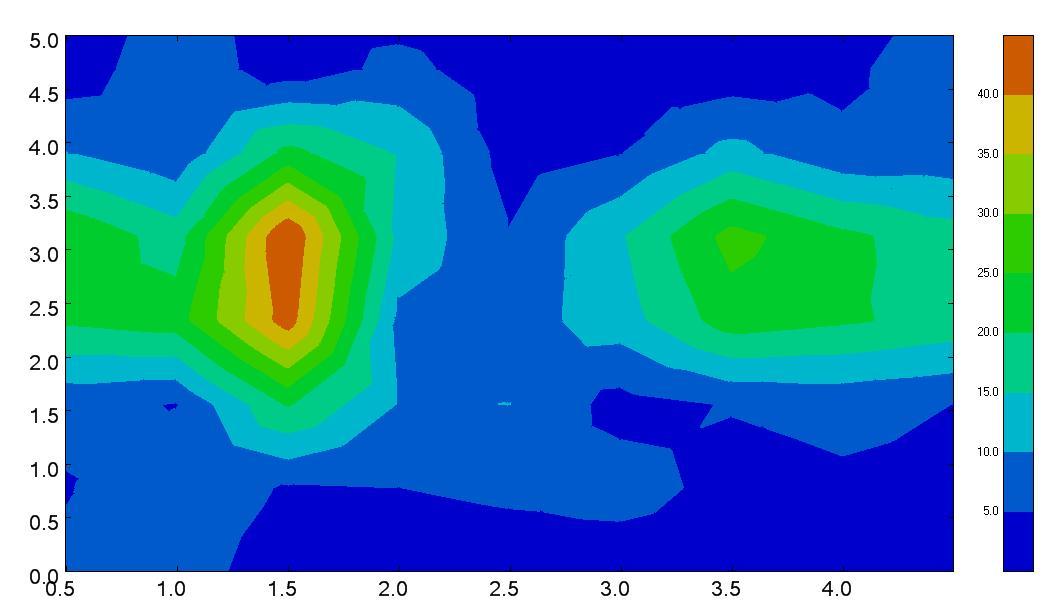

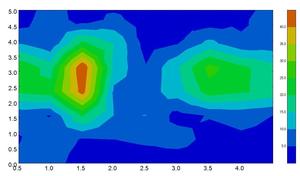

  • hakei_04.jpg
    短期間フーリエ変換によるスペクトログラム
    (Hanning Windowを使用)

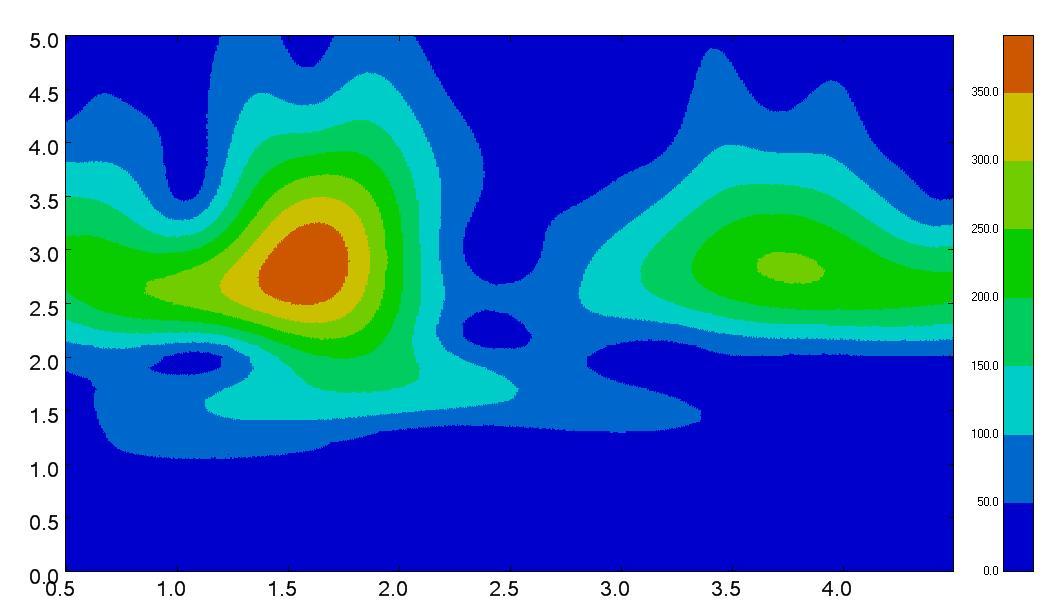

  • hakei_05.jpg
    ウェーブレット変換によるスペクトログラム
    (Morlet Waveletを使用)
  • 画像はJPEG形式で提供しています。

お問合せ先

営業窓口までお問合せください。
