DIANA 汎用線形＆非線形構造解析システム
土木学会技術評価証取得
平成29年10月16日に、弊社が実施した『タンク構造物に対する非線形FEM解析手法』が、公益社団法人土木学会技術評価制度 区分5※1で、初の技術評価証を取得しました。
- 区分5：土木学会コンクリ－ト標準示方書[設計編]の規定に基づく数値解析
背景
非線形FEM解析を有効に活用するためには、解析結果の信頼性を確保することが肝要であり、近年、解析結果の品質と信頼性を保証するための方法論として、検証と妥当性確認(V&V：Verification and Validation)の重要性が高まっております。
弊社では、LNG地下タンク構造物の耐震性能評価において、非線形FEM解析が有効活用されるために、既往の実験1)を対象として、非線形FEM解析手法と解析結果の妥当性確認を行い、公益社団法人土木学会に数値解析認証評価を依頼しました。
概要
| 数値解析事案名称 | タンク構造物に対する非線形FEM解析手法 |
|---|---|
| 対象構造物 | タンク構造物(円筒型鉄筋コンクリートシェル構造物) |
| 数値解析の種類 | 3次元静的非線形FEM解析 |
| 評価内容 |
「タンク構造物の耐荷性能および変形性能」を評価するための解析手法および解析結果の妥当性 【解析手法の妥当性】
|
| 使用ソフトウェア | DIANA Release 10.1 |

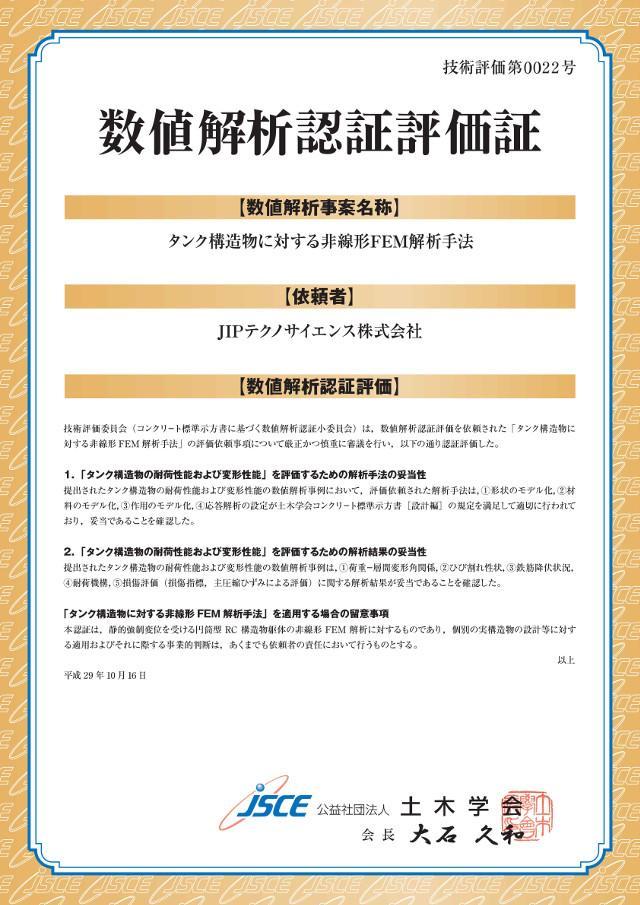

技術評価証および報告書

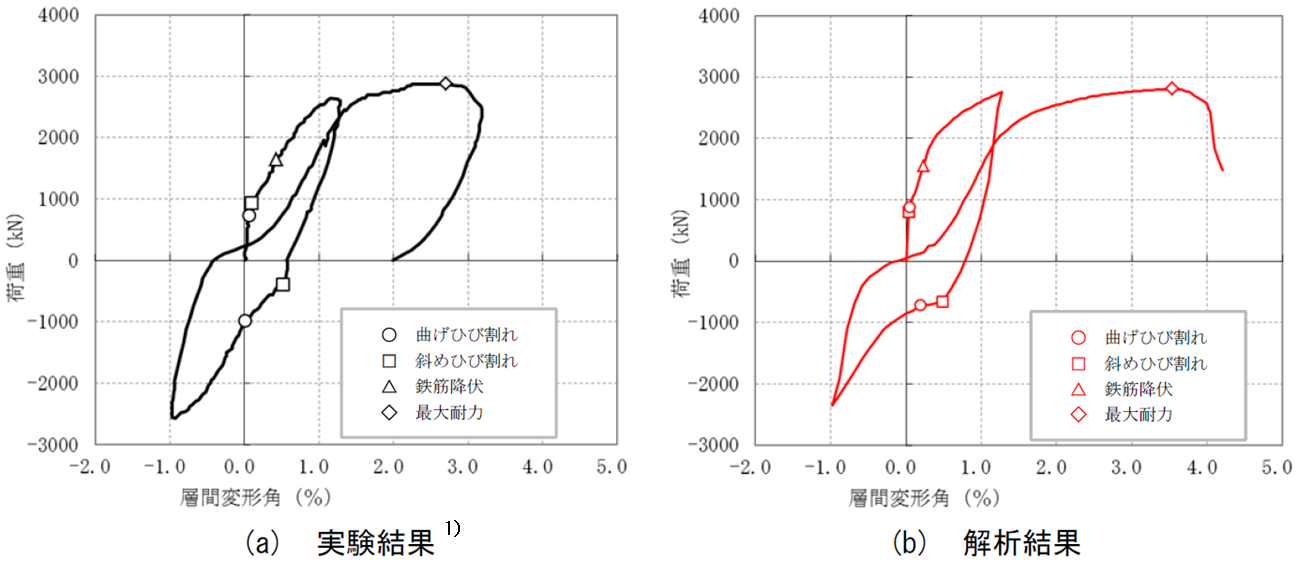

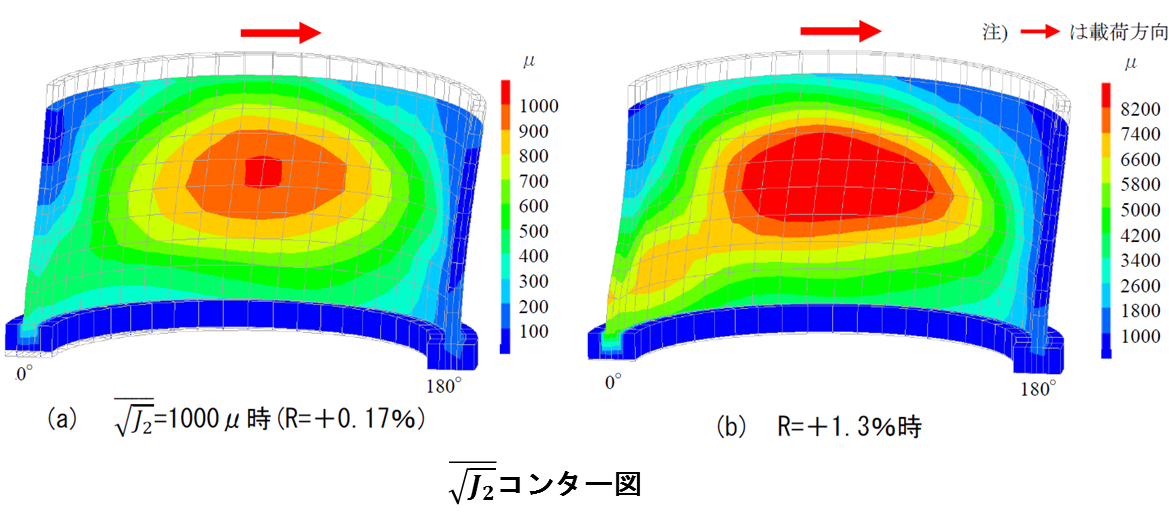

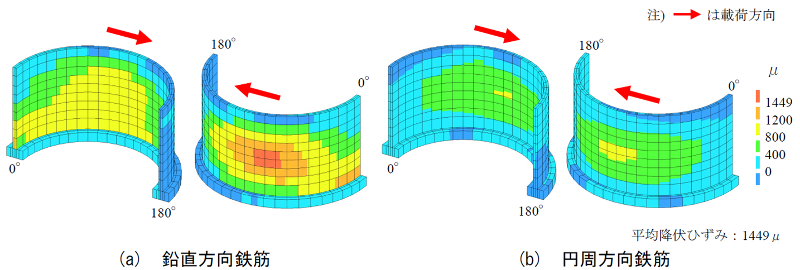

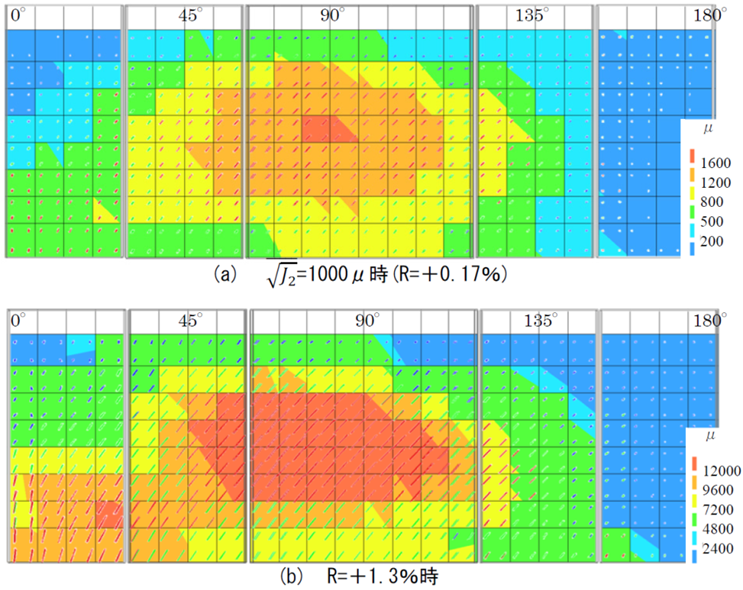

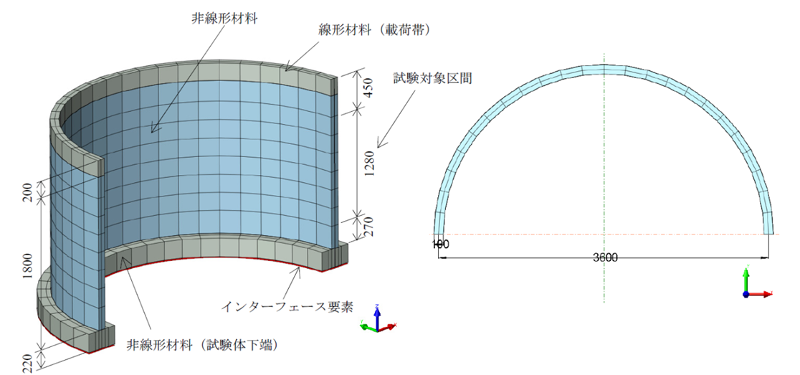

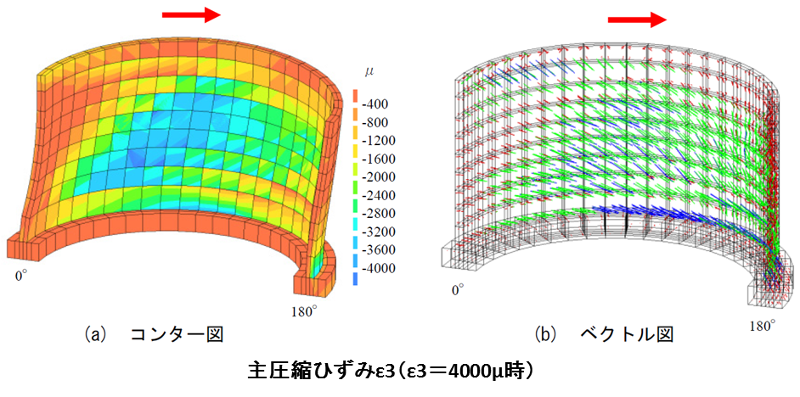

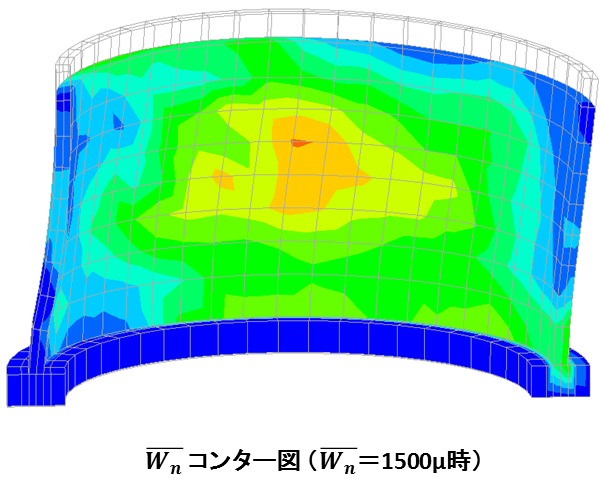

解析モデルおよび結果コンター図
技術評価制度について
参考文献
- 原田 光男, 鬼束 俊一, 山谷 敦, 松尾 豊史：地震時におけるLNG地下タンク躯体の耐荷機構, 土木学会論文集A1(構造・地震工学), Vol.67, No.3, pp.517-529, 2011.
